Kia Stonic (YB): DCT (Doppelkupplungsgetriebe)-System / Doppelkupplungsgetriebesteuerung

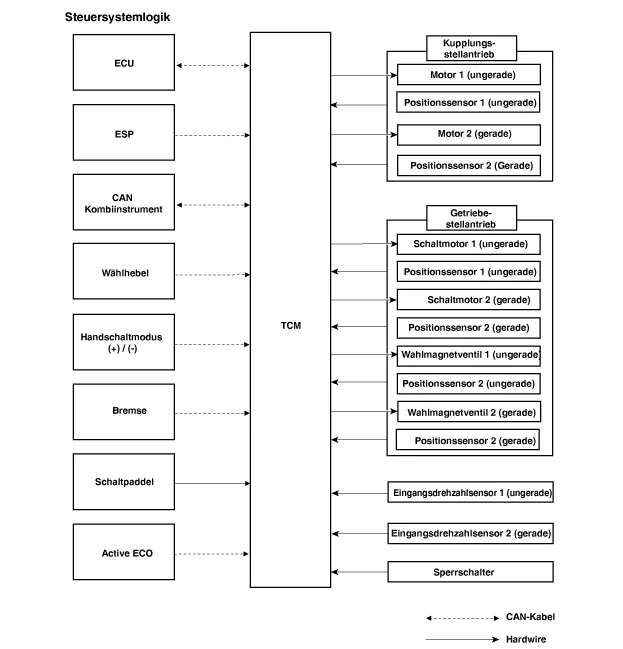

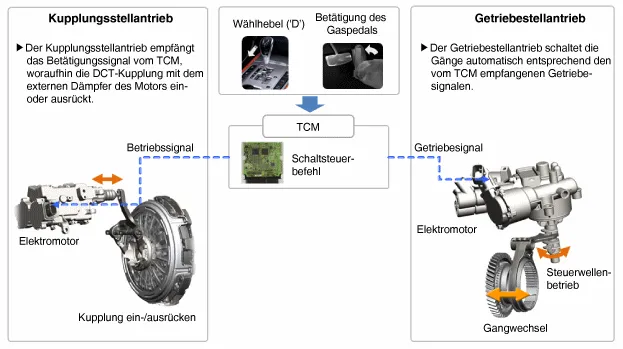

Überprüfen. überprüfen. Doppelkupplungsgetriebe Getriebemodell D7GF1 Motormodell Kappa 1,0 T-GDI Kupplungstyp Zweischeiben-Trockenkupplung bersetzung 1.

Schematische darstellungen TCM-Stecker TCM-Klemmenbeschreibung STECKER [A] Stift Beschreibung Stift Beschreibung 1 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Phase V) 15 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Sensormasse) 2 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE) Phase V) 18 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_HALL 1) 3 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensormasse) 19 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Stromversorgung) 4 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE) Push) 20 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensorstromversorgung) 5 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Phase U) 21 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensorstromversorgung) 6 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Phase U) 22 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensorausgangssignal) 7 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensormasse) 23 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_HALL 2) 8 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Pull) 24 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_HALL 3) 9 Kupplungsstellantrieb (Kupplungsmotor 1 (GERADE)_Phase W) 25 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Sensormasse) 10 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Phase W) 26 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensorausgangssignal) 11 Wahlstellantrieb (Schaltmagnetventil 1 (UNGERADE)_Pull) 28 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_HALL 1) 12 Wahlstellantrieb (Schaltmagnetventil 2 (GERADE)_Push) 29 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Sensorstromversorgung) 13 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_HALL 2) 30 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensormasse) 14 Kupplungsstellantrieb (Kupplungsmotor (UNGERADE)_HALL 3) 31 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensormasse) STECKER (B) Stift Beschreibung Stift Beschreibung 3 Eingangssignal EIN/START 42 Schaltstellantrieb (Schaltmotor 2 (GERADE)_HALL 3) 5 Sperrschalter-Eingangssignal "P" 43 Sperrschalter-Eingangssignal "M" 6 Sperrschalter-Eingangssignal "R" 44 CAN1-Kommunikation Anschluss1 High 7 Sperrschalter-Eingangssignal "D" 45 CAN1-Kommunikation Anschluss1 Low 8 Handschaltmodusschalter "herunterschalten" 48 Flex-Ray High (BP) 9 Signal Eingangsdrehzahlsensor 2 (Gerade) 49 Stromversorgung Eingangsdrehzahl 1 (UNGERADE) 13 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_HALL 2) 50 Eingangsdrehzahlsensor 1 (UNGERADE) 14 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_HALL 3) 54 Schaltstellantrieb (Schaltmotor 2 (GERADE)_Sensorstromversorgung) 17 Batteriestrom niedrig VBD 55 Schaltstellantrieb (Schaltmotor 2 (GERADE)_HALL 1) 19 Handschaltmodus-"Wahl"-Schalter" 56 Schaltstellantrieb (Schaltmotor 2 (GERADE)_Sensormasse) 20 Sperrschalter-Eingangssignal "N" 57 Masse Strom 1 für Hochstrommodule 21 Handschaltmodusschalter "hochschalten" 58 Masse Strom 2 für Hochstrommodule 23 Stromversorgung Eingangsdrehzahl 2 (GERADE) 59 Schaltstellantrieb (Schaltmotor 2 (GERADE)_Phase W) 24 Ausgang 5-V-Zusatzstromquelle 60 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_Phase W) 26 Schaltstellantrieb (Schaltmotor 1 (Ungerade)_Sensorstromversorgung 61 Masse Strom 3 für Hochstrommodule 27 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_HALL 1) 63 Schaltstellantrieb (Schaltmotor 2 (GERADE)_Phase V) 28 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_Sensormasse) 64 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_Phase V) 30 CAN2-Kommunikation Anschluss2 High 65 Motorversorgungsspannung 1 von der Direktbatterie 31 CAN2-Kommunikation Anschluss2 Low 66 Motorversorgungsspannung 2 von der Direktbatterie 34 Flex-Ray-Bus, BM 67 Schaltstellantrieb (Schaltmotor 2 (GERADE)_Phase U) 41 Schaltstellantrieb (Schaltmotor 2 (GERADE)_HALL 2) 68 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_Phase U) KLEMME EINGANGS-/AUSGANGSSIGNAL STECKER [A] Stift Beschreibung Bedingung Eingangs / Ausgangswert Typ Sollwert 1 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Phase V) Niedrig Ausgang 0 V PWM 0 V ~ Batteriespannung 2 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE) Phase V) Niedrig Ausgang 0 V PWM 0 V ~ Batteriespannung 3 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensormasse) Statisch ein Ausgang 0 V 4 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE) Push) Ein Ausgang Batteriespannung Aus 0 V 5 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Phase U) Niedrig Ausgang 0 V PWM 0 V ~ Batteriespannung 6 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Phase U) Niedrig Ausgang 0 V PWM 0 V ~ Batteriespannung 7 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensormasse) Statisch ein Ausgang 0 V 8 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Pull) Ein Ausgang Batteriespannung Aus 0 V 9 Kupplungsstellantrieb (Kupplungsmotor 1 (GERADE)_Phase W) Niedrig Ausgang 0 V PWM 0 V ~ Batteriespannung 10 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Phase W) Niedrig Ausgang 0 V PWM 0 V ~ Batteriespannung 11 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE) Pull) Ein Ausgang Batteriespannung Aus 0 V 12 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Push) Ein Ausgang Batteriespannung Aus 0 V 13 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_HALL 2) hoch Eingang 4,5 V Niedrig 0 V 14 Kupplungsstellantrieb (Kupplungsmotor (UNGERADE)_HALL 3) hoch Eingang 4,5 V Niedrig 0 V 15 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Sensormasse) Masse Masse 0 V 18 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_HALL 1) hoch Eingang 4,5 V Niedrig 0 V 19 Kupplungsstellantrieb (Kupplungsmotor 1 (UNGERADE)_Sensorstromversorgung) - Strom 8,75V 20 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensorstromversorgung) - Strom 8,75V 21 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensorstromversorgung) - Strom 8,75V 22 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensorausgangssignal) hoch Eingang 4V Niedrig 1V 23 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_HALL 2) hoch Eingang 4,5 V Niedrig 0 V 24 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_HALL 3) hoch Eingang 4,5 V Niedrig 0 V 25 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Sensormasse) Masse Masse 0 V 26 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensorausgangssignal) hoch Eingang 4V Niedrig 1V 28 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_HALL 1) hoch Eingang 4,5 V Niedrig 0 V 29 Kupplungsstellantrieb (Kupplungsmotor 2 (GERADE)_Stromversorgung) - Strom 8,75V 30 Wahlstellantrieb (Wahlmagnetventil 1 (UNGERADE)_Sensormasse) Masse Masse 0 V 31 Wahlstellantrieb (Wahlmagnetventil 2 (GERADE)_Sensormasse) Masse Masse 0 V STECKER (B) Stift Beschreibung Bedingung Eingangs / Ausgangswert Typ Sollwert 3 Eingangssignal EIN/START - Strom 9 V < Batteriespannung < 16 V 5 Sperrschalter-Eingangssignal "P" hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 6 Sperrschalter-Eingangssignal "R" hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 7 Sperrschalter-Eingangssignal "D" hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 8 Handschaltmodusschalter "herunterschalten" hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 9 Signal Eingangsdrehzahlsensor 2 (Gerade) hoch Eingang 0,448V Niedrig 0,224V 13 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_HALL 2) hoch Eingang 4,5 V Niedrig 0,8 14 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_HALL 3) hoch Eingang 4,5 V Niedrig 0,8 17 Batteriestrom niedrig VBD - Strom 9 V < Batteriespannung < 16 V 18 Signal Schaltpaddelschalter Herunterschalten hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 19 Wählhebelwahlschalter hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 20 Sperrschalter-Eingangssignal "N" hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 21 Handschaltmodusschalter "hochschalten" hoch Eingang 9 V < Batteriespannung < 16 V Niedrig 0 V 23 Stromversorgung Eingangsdrehzahl 2 (GERADE) - Strom 8,75V 24 Ausgang 5-V-Zusatzstromquelle - Strom 5 V 26 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_Sensorstromversorgung) 　 Strom 8,75V 27 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_HALL 1) hoch Eingang 4,5 V Niedrig 0,8 V 28 Schaltstellantrieb (Schaltmotor 1 (UNGERADE)_Sensormasse) Masse Masse 0 V 30 CAN2-Kommunikation Anschluss2 High Rec.
