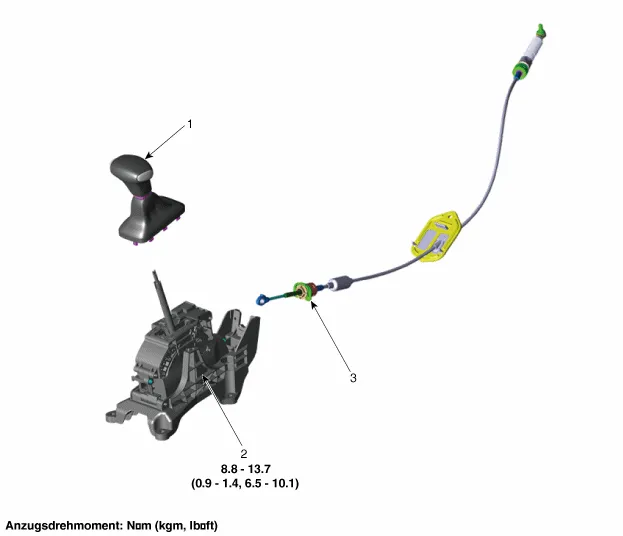

| BAUTEILE-ÜBERSICHT |

| 1. Schalthebelknauf und Schalthebelmanschette
2. Schalthebeleinheit |
3. Schaltzug |
| Ausbau |
| 1. |
Das Getriebe in die Stellung "N" bringen. |
| 2. |
Manschetten von der oberen Konsolenabdeckung abnehmen, dann Knauf (A) durch Ziehen in Pfeilrichtung entfernen.
|
| 3. |
Bodenkonsole ausbauen. (Siehe Kapitel Karosserie - "Bodenkonsole") |
| 4. |
Hauptsteckverbinder (A) abziehen, dann die Verkabelungsbefestigungsclips vom Schalthebel abnehmen.
|
| 5. |
Sicherungsstift (A) entfernen und dann Schaltseilzugstift vom Wählhebel entfernen.
|
| 6. |
Seilzugfassung (A) vom Wählhebel entfernen.
|
| 7. |
Schrauben lösen und Wählhebel (A) entfernen.
|
| Einbau |
| 1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
|
