Kia Stonic (YB): Motorsteuersystem / Ladedrucksensor (BPS)

Kia Stonic (YB) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / Ladedrucksensor (BPS)

Technische daten

SPEZIFIKATION

▷ Typ: Piezo-Wirkdrucksensor

deckel [kPa (kg/cm² / psi)]	Ausgangsspannung (V) [Vref=5 V]
32.5 (0.33, 4.71)	0,5
284 (2.90, 41.19)	4,5

Beschreibung und bedienung

Beschreibung

Der Ladedrucksensor (BPS) ist an der Ladeluftkühlereinheit angebracht und misst den Druck der Druckluft im Turbolader.

Schematische darstellungen

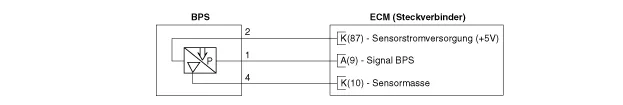

Schaltplan

Reparaturverfahren

PRÜFUNG

1.	KDS an Diagnosestecker (DLC) anschließen.

BPS-Ausgangsspannung im Leerlauf und bei eingeschalteter Zündung messen.

deckel [kPa (kg/cm² / psi)]	Ausgangsspannung (V) [Vref=5 V]
32.5 (0.33, 4.71)	0,5
284 (2.90, 41.19)	4,5

Ausbau

1.	Zündung ausschalten und Batterieminuspol (-) abklemmen.

2.	Luftkanal (A) ausbauen.

3.	Stecker (A) vom Ladedrucksensor abziehen.

Den Sensor (B) durch Lösen der Befestigungsschraube entfernen.

Befestigungsschrauben Ladedrucksensor :

6,9 - 10,8 Nm (0,7 - 1,1 kgm)

Einbau

•	Bauteil unter Beachtung des vorgeschriebenen Anzugsdrehmoments einbauen.

•	Es ist zu beachten, dass das Bauteil innen beschädigt werden kann, wenn es fallen gelassen wird. Wenn das Bauteil fallen gelassen wurde, muss es vor dem Einbau überprüft werden.

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
