Kia Stonic (YB): Motorsteuersystem / Außentemperatursensor (ATS)

Kia Stonic (YB) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / Außentemperatursensor (ATS)

Technische daten

SPEZIFIKATION

Temperatur (°C)	WIDERSTAND (kΩ)
-40	811.1 ~ 956.8
-20	255.6 ~ 287.7
0	91.5 ~ 98.8
20	36.6 ~ 38.0
30	23.8 ~ 24.7
40	15.7 ~ 16.6
50	10.6 ~ 11.3
60	7.2 ~ 7.9
80	3.6 ~ 4.0

Beschreibung und bedienung

Beschreibung

Der Außentemperatursensor (ATS) ist am Frontmodul angebracht und misst die Außentemperatur. Das ECM empfängt nicht nur Informationen zur Ansauglufttemperatur sondern gleichzeitig auch Informationen zur Außenlufttemperatur, um die Menge der Ansaugluft, die durch den Turbolader bereitgestellt wird, präzise zu steuern. Der elektrische Widerstand des ECTS nimmt mit zunehmender Temperatur ab, und er steigt mit sinkender Temperatur. Dieser Sensor hat einen negativen Temperaturkoeffizienten (NTC), dessen Widerstand umgekehrt proportional zur Temperatur ist.

Schematische darstellungen

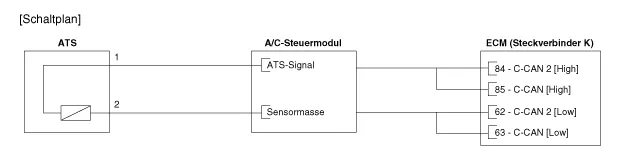

Schaltplan

Reparaturverfahren

PRÜFUNG

1.	Zündung ausschalten.

2.	ATS-Steckverbinder abziehen.

3.	Widerstand zwischen den ATS-Klemmen 1 und 2 messen [B1/S1].

Prüfen, ob der Widerstand der Spezifikation entspricht.

Temperatur (°C)	WIDERSTAND (kΩ)
-40	811.1 ~ 956.8
-20	255.6 ~ 287.7
0	91.5 ~ 98.8
20	36.6 ~ 38.0
30	23.8 ~ 24.7
40	15.7 ~ 16.6
50	10.6 ~ 11.3
60	7.2 ~ 7.9
80	3.6 ~ 4.0

Ausbau

1.	Zündung ausschalten und Massekabel (-) der Batterie abklemmen.

2.	Die vordere Stoßfängerabdeckung abnehmen. (Siehe Karosserie - "Vorderer Stoßfänger")

3.	Stecker (A) des Außentemperatursensors abklemmen.

4.	Außenlufttemperatursensor (B) ausbauen.

Einbau

•	Es ist zu beachten, dass das Bauteil innen beschädigt werden kann, wenn es fallen gelassen wird. Wenn das Bauteil fallen gelassen wurde, muss es vor dem Einbau überprüft werden.

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
