| SPEZIFIKATION |
▶ Typ: Thermistortyp
|
Temperatur |
Widerstand [kΩ] |
|
|
°C |
°F |
|
|
+40 |
+40 |
48,14 |
|
+20 |
+4 |
14,13 - 16,83 |
|
0 |
32 |
5,79 |
|
20 |
68 |
2,31 - 2,59 |
|
40 |
104 |
1,15 |
|
60 |
140 |
0,59 |
|
80 |
80 |
0,32 |
|
100 |
212 |
0,19 |
|
110 |
230 |
0,145 ~ 0,149 |
|
120 |
248 |
0,12 |
| Beschreibung |
Der Kühlmitteltemperatursensor (ECTS) befindet sich im Kühlkanal im Zylinderkopf und dient zur Erkennung der Kühlmitteltemperatur. Der Widerstand des Thermistors im ECTS ist temperaturabhängig.
Der elektrische Widerstand des ECTS nimmt mit zunehmender Temperatur ab und steigt mit sinkender Temperatur. Die 5-V-Referenzspannung wird vom ECM über einen Widerstand an den ECTS geleitet. Der Widerstand im ECM und der Thermistor im ECTS sind in Reihe geschaltet. Wenn sich der Widerstand des Thermistors im ECTS entsprechend der Kühlmitteltemperatur ändert, ändert sich auch die Ausgangsspannung.
Bei Starten des Motors im kalten Zustand erhöht das ECM die Kraftstoffeinspritzdauer und steuert den Zündzeitpunkt entsprechend der Kühlmitteltemperatur, damit der Motor nicht Gefahr läuft auszugehen und die Laufeigenschaften verbessert werden.

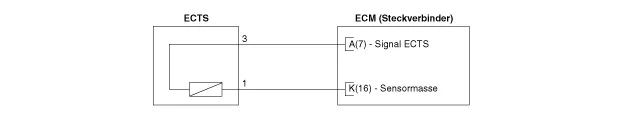

| Schaltplan |

| PRÜFUNG |
| 1. |
Zündung ausschalten. |
| 2. |
Das ECTS herausnehmen. (Siehe "Ausbau") |
| 3. |
Nach Eintauchen des Sensor-Thermistors in das Kühlmittel den Widerstand zwischen ECTS-Klemmen 3 und 4 messen. |
| 4. |
Prüfen, ob der Widerstand der Spezifikation entspricht.
|
|||||||||||||||||||||||||||||||||||
| Ausbau |
| 1. |
Zündung ausschalten und Minuspol (-) der Batterie abklemmen. |
| 2. |
Luftfilter herausnehmen. (Siehe Kapitel Motormechanik - "Luftfilter") |
| 3. |
Batterie ausbauen. (Siehe Kapitel EE - "Batterie") |
| 4. |
Stecker des Kühlmitteltemperatursensors (A) abklemmen. |
| 5. |
Kühlmitteltemperatursensor (B) ausbauen.
|
| Einbau |
|
| 1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
| 2. |
Kühlmittel auffüllen. (Siehe Motormechanik - "Kühlmittel") |
