Kia Stonic (YB): Lichtanlage / Regelwiderstand

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Lichtanlage / Regelwiderstand

Bauteile und bauteile-Übersicht

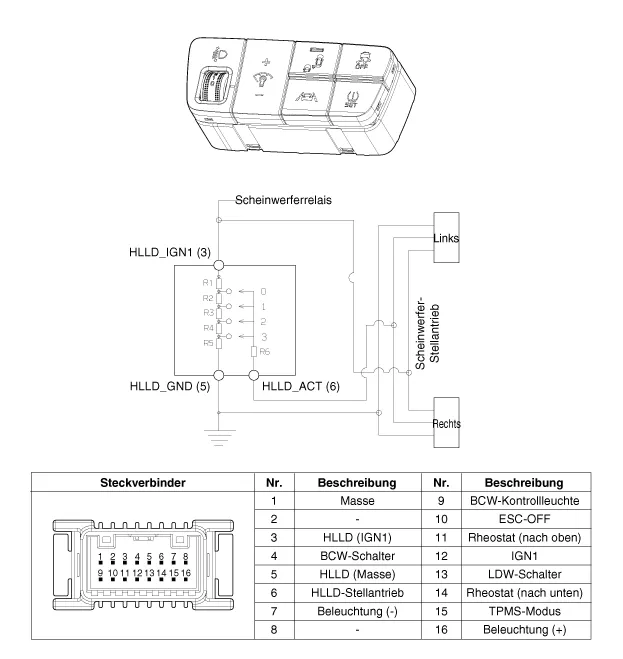

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Befestigungsschrauben lösen, dann seitlichen Armaturenbrettschalter (A) entfernen.

Einbau

1.	Seitlichen Armaturenbrettschalter anbringen.

2.	Untere Armaturenbrettverkleidung einbauen.

3.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

1.	Neuen Rheostatschalter auf Intensität prüfen. Wenn sich beim Drehen des Rheostats die Helligkeit der Beleuchtung gleichmäßig und ohne Flackern ändert, funktioniert der Rheostat einwandfrei.
