Kia Stonic (YB): Karosserie (Innen und Außen) / Armaturenbrett

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett

Bauteile und bauteile-Übersicht

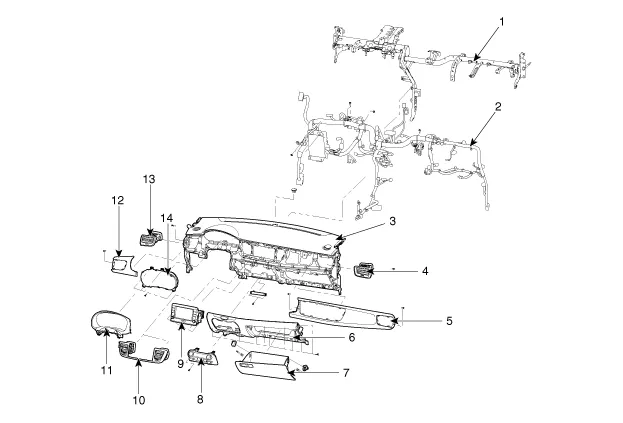

BAUTEILE-ÜBERSICHT

1. Armaturenbrettträger
2. Hauptkabelbaum
3. Armaturenbrett
4. Seitenluftdüsenkanal [RH]
5. Armaturenbrettseitenverkleidung Beifahrerseite
6. Untere Armaturenbrettmittelverkleidung
7. Handschuhfachrahmen

8. Heizungsreglersystem
9. Audioeinheit
10. Mittelkonsolenblende
11. Obere Kombiinstrumentblende
12. Armaturenbrettseitenverkleidung Fahrerseite
13. Seitenluftdüsenkanal [LH]
14. Kombiinstrument
