Kia Stonic (YB): Armaturenbrett / Handschuhfachrahmen

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Handschuhfachrahmen

Bauteile und bauteile-Übersicht

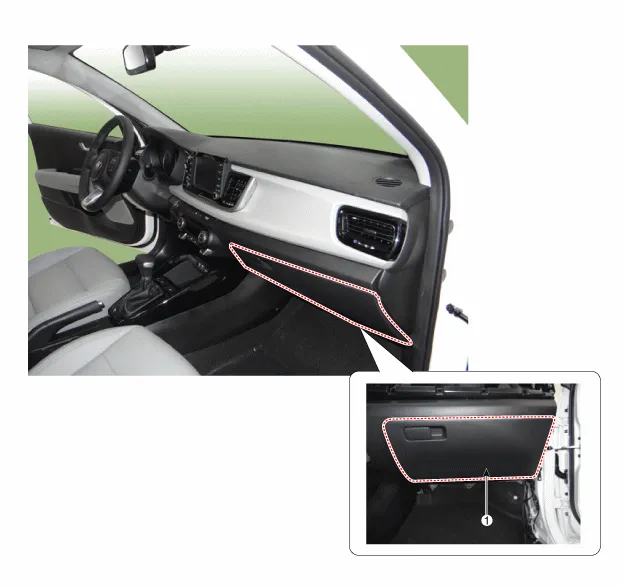

BAUTEILE-ÜBERSICHT

1. Handschuhfachrahmen

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Anschlag (B) aus dem Handschuhfach (A) ausbauen.

2.	Dampfungselement (A) vom Handschuhfach abtrennen.

3.	Scharnierstifte (A) ausbauen, dann Handschuhfach (B) abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Beschädigte Clips auswechseln.
