Kia Stonic (YB): Karosserie (Innen und Außen) / Obere Windlaufabdeckung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Obere Windlaufabdeckung

Bauteile und bauteile-Übersicht

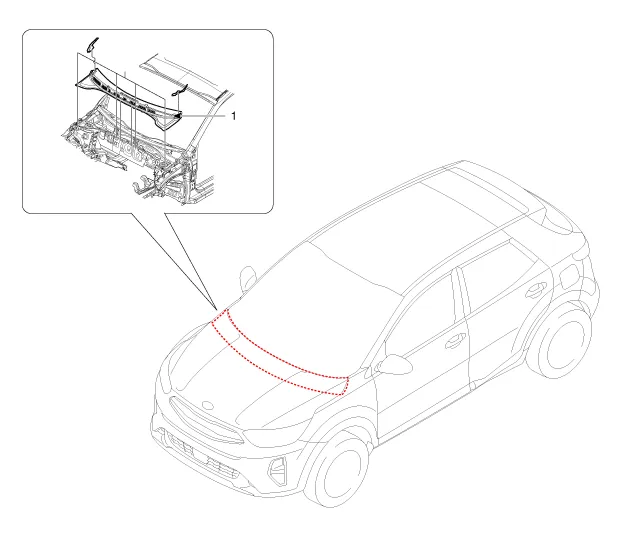

BAUTEILE-ÜBERSICHT

1. Obere Windlaufabdeckung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

Kappe (A) und Muttern entfernen, dann Wischerarm (B) ausbauen.

Anzugsdrehmoment:

22,6 ~ 26,5 Nm (2,3 ~ 2,7 kgm)

2.	Düsenschlauch (A) abtrennen.

3.	Clips entfernen, dann den Obere Windlaufabdeckung (A) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
