Kia Stonic (YB): Armaturenbrett / Armaturenbrettzierleiste [RH]

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Armaturenbrettzierleiste [RH]

Bauteile und bauteile-Übersicht

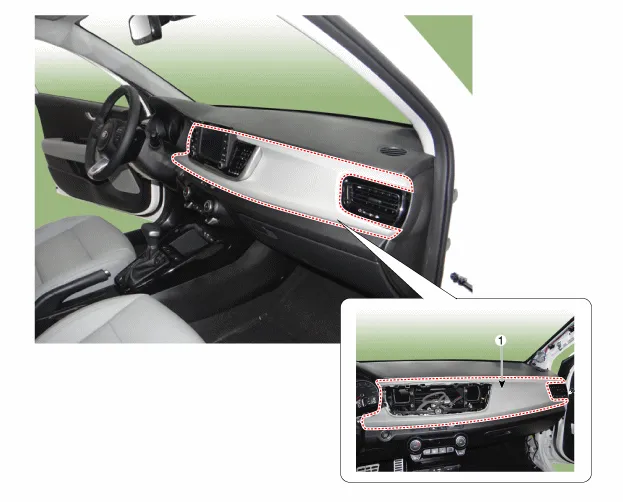

BAUTEILE-ÜBERSICHT

1. Armaturenbrettseitenverkleidung Beifahrerseite

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug entfernen.

2.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug abnehmen.

3.	Befestigungsschrauben lösen, dann Audioanlage (A) ausbauen.

4.	Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.

5.	Befestigungsschrauben lösen, dann seitlichen Belüftungskanal [RH] (A) entfernen.

6.	Befestigungsschrauben lösen, dann Armaturenbrettverkleidung (A) auf Beifahrerseite entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
