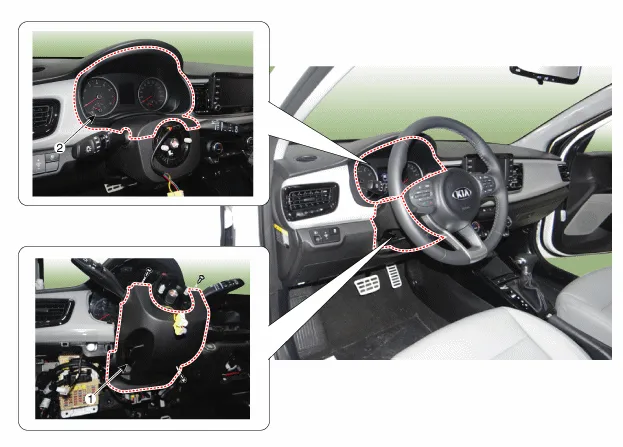

| BAUTEILE-ÜBERSICHT |

| 1. Untere Lenksäulenverkleidung
|
2. Obere Lenksäulenverkleidung
|
| AUS- UND EINBAU |
Handschuhe anziehen, um die Hände zu schützen. |
|
[Obere Lenksäulenverkleidung]
| 1. |
Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.
|
| 2. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
[Untere Lenksäulenverkleidung]
| 1. |
Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.
|
| 2. |

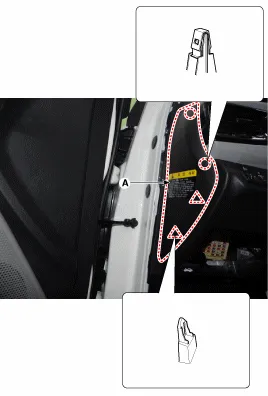

Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.
|
| 3. |
Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.
|
| 4. |
Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs entfernen.
|
| 5. |
Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.
|
| 6. |
Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.
|
| 7. |
Befestigungsschrauben lösen, dann untere Lenksäulenabdeckung (A) entfernen.
|
| 8. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
