| BAUTEILE-ÜBERSICHT |

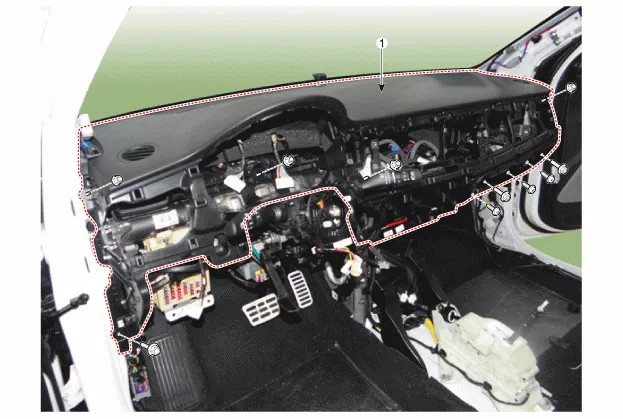

| 1. Armaturenbrett |
| AUS- UND EINBAU |
Handschuhe anziehen, um die Hände zu schützen. |
|
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Den Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit") |
| 3. |
Konsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit") |
| 4. |
Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.
|
| 5. |
Mittelkonsolenblende (A) mit einem Ausbauwerkzeug abnehmen.
|
| 6. |
Befestigungsschrauben lösen, dann Audioanlage (A) ausbauen.
|
| 7. |

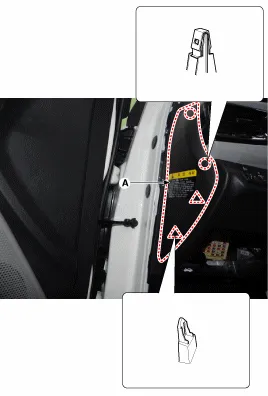

Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.
|
| 8. |
Befestigungsschrauben lösen, dann seitlichen Belüftungskanal [RH] (A) entfernen.
|
| 9. |
Befestigungsschrauben lösen, dann Armaturenbrettverkleidung (A) auf Beifahrerseite entfernen.
|
| 10. |
Anschlag (B) aus dem Handschuhfach (A) ausbauen.
|
| 11. |
Dampfungselement (A) vom Handschuhfach abtrennen.
|
| 12. |
Scharnierstifte (A) ausbauen, dann Handschuhfach (B) abnehmen.
|
| 13. |
Befestigungsschraube lösen, dann Heizungssteuergerät (A) abtrennen.
|
| 14. |
Steckverbinder (A) und Schlauch (B) abziehen, dann Heizungssteuergerät entfernen.
|
| 15. |

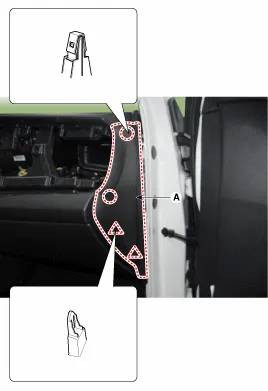

Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.
|
| 16. |
Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.
|
| 17. |
Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs entfernen.
|
| 18. |
Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.
|
| 19. |
Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.
|
| 20. |
Schrauben lösen, dann die untere Armaturenbrettverkleidung (A) entfernen.
|
| 21. |
Steckverbinder der Start-/Stopp-Taste (A) und Steckverbinder (B) des Warnblinkanlagenschalters abziehen.
|
| 22. |
Lenksäule nach dem Lösen der Befestigungsschrauben herunterlassen. (Siehe Kapitel Lenkung - "Lenksäule und Lenkwelle") |
| 23. |
Befestigungsschrauben lösen, dann Kombiinstrument (A) ausbauen.
|
| 24. |
Kombiinstrument-Steckverbinder (A) abziehen, dann Kombiinstrument ausbauen.
|
| 25. |
Die Verkleidung der A-Säule (A) mit einem Ausbauwerkzeug ausbauen.
|
| 26. |
Armaturenbrettverkleidung auf Fahrerseite und Belüftungskanal (A) entfernen.
|
| 27. |
Fotosensor (A) mit einem Ausbauwerkzeug ausbauen.
|
| 28. |
Fotosensor-Steckverbinder abziehen, dann Fotosensor (A) entfernen.
|
| 29. |
Fotosensor-Steckverbinder abziehen, dann Fotosensor (A) entfernen.
|
| 30. |
Befestigungsschrauben und -muttern lösen, dann Hauptarmaturenbrett (A) ausbauen.
|
| 31. |
Schrauben lösen und Beifahrer-Airbag (A) ausbauen.
|
| 32. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
