Kia Stonic (YB): Steuerung / Heizungs- und Klimaanlagen-Steuergerät (Manuell)

Kia Stonic (YB) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Steuerung / Heizungs- und Klimaanlagen-Steuergerät (Manuell)

Bauteile und bauteile-Übersicht

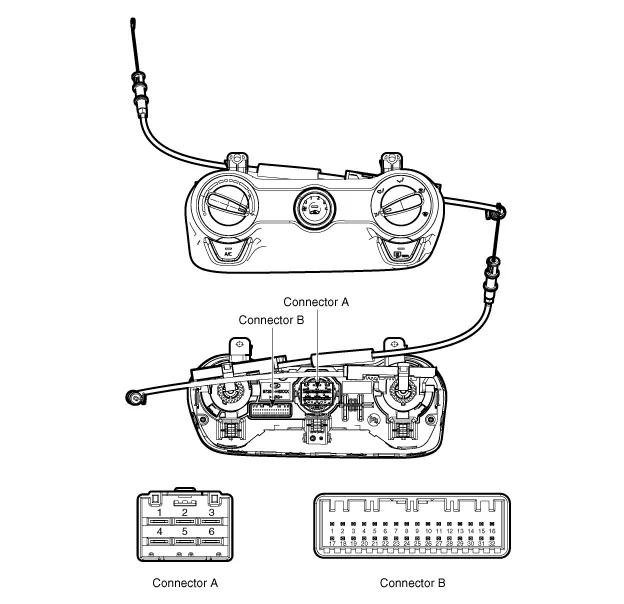

BAUTEILE-ÜBERSICHT

BELEGUNG DER STECKERKLEMMEN

Nr.
STECKER A
STECKER B
1
Niedrig
BATTERIE
2
Gemeinsam
ISG-Batterie
3
Masse
Beleuchtung (-)
4
Gebläsestufe 'mittel/langsam'
Sensor (+5 V)
5
Gebläsestufe 'mittel/hoch'

6
hoch
Rückmeldung Einlass-Stellantrieb
7

Verdampfersensor (+)
8
Umgebungstemperatursensor (+)
9

10

11
Einlass-Stellantrieb (Frischluft)
12
Einlass-Stellantrieb (Umluft)
13
HTD
14
HINTERER DEFROSTER S/W
15
Signal Gebläse EIN an Netz
16
Beleuchtung (-)
17
IGN2
18
IGN1
19

20
Max Signal Gebläse EIN
21
PTC-Relais 3
22
PTC-Relais 2
23
Signal PTC EIN
24
Sperre Aus (+)
25

26
Fahrwerk CAN [High]
27
Fahrwerk CAN [Low]
28

29
ECV (-)
30
ECV (-)
31
Sensormasse
32
Masse

Schematische darstellungen

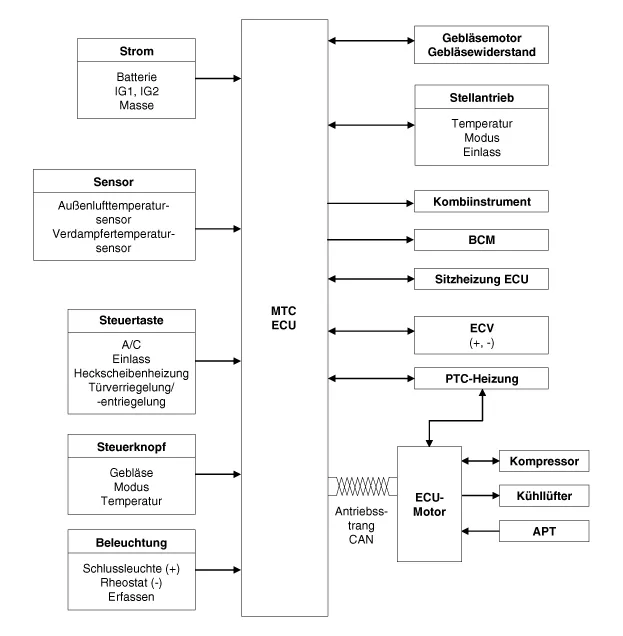

SCHALTPLAN

Reparaturverfahren

AUS- UND EINBAU
1.

Batteriemassekabel abklemmen.

2.

Untere Armaturenbrettverkleidung abbauen.

(Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.

Armaturenbrettverkleidung auf Beifahrerseite ausbauen.

(Siehe Karosserie - "Armaturentafelverzierung [RH]")

4.

Handschuhfach ausbauen.

(Siehe Karosserie - "Handschuhfachgehäuse")

5.

Schraube lösen und Fußraum-Belüftungsschacht (A) auf der Fahrerseite abbauen.

6.

Modus-Steuerseilzug (A) abziehen.

7.

Schraube lösen und Fußraum-Belüftungsschacht (A) auf der Beifahrerseite abbauen.

8.

Temperatursteuerkabel (A) abklemmen.

9.

Befestigungsschrauben lösen, dann Heizungs- und Klimaanlagen-Steuergerät (A) ausbauen.

10.

Steckverbinder (A) von Klimaanlagen- und Heizungssteuerung abziehen.

11.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

    Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT BELEGUNG DER STECKERKLEMMEN Nr. STECKER A STECKER B 1 BATTERIE ⁻ 2 ISG-Batterie (+) ⁻ 3 Beleuchtung (-) ⁻ 4 Sensor (+5 V) Beschlagentfernungsstellantrieb Rückmeldung 5 Rückmeldung Modus-Stellantrieb Beschlagentfernungsstellantrieb (offen) 6 Rückmeldung Temperatur-Stellantrieb Beschlagentfernungsstellantrieb (geschlossen) 7 Rückmeldung Einlass-Stellantrieb ⁻ 8 Verdampfersensor (+) ⁻ 9 Umgebungstemperatursensor (+) ⁻ 10 Modus-Stellantrieb (Lüftung) ⁻ 11 Modus-Stellantrieb (DEF) Heckscheibenheizungsstrom 12 Temperatur-Stellantrieb (Kühl) Beschlagentfernungstemperatur 13 Temperatur-Stellantrieb (Warm) Beschlag entfernen SCK 14 Einlass-Stellantrieb (Frischluft) Beschlagentfernungsdaten 15 Einlass-Stellantrieb (Umluft) ⁻ 16 HTD Masse 17 HINTERER DEFROSTER S/W 18 ⁻ 19 ⁻ 20 Beleuchtung (-) 21 IGN2 22 IGN1 23 GEBLÄSEMOTOR (+) 24 FOTOSENSOR (-) 25 ⁻ 26 ⁻ 27 ⁻ 28 PTC-Relais 3 29 PTC-Relais 2 30 Signal PTC EIN 31 Sperre Aus (+) 32 ⁻ 33 Fahrwerk CAN [High] 34 Fahrwerk CAN [Low] 35 FET (Ablassschlauch-Rückmeldung) 36 Fet (Gate) 37 ECV (-) 38 ECV (-) 39 Sensormasse 40 Masse Schematische darstellungen Schematische Darstellungen Reparaturverfahren Eigendiagnose 1.
