Kia Stonic (YB): Elektrisch verchromter Innenrückspiegel / Lichtanlage

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Lichtanlage

Technische daten

SPEZIFIKATION

Pos.				Typ	Glühlampe Watt (W)
VORN	Scheinwerfer	Halogen (Positionsleuchte + DRL)	NIEDRIG & HOCH	HB3 HL+	60
			Blinkerleuchte	PY21W LL	21
			Positionsleuchte + DRL	P21 / 5W LL	5 / 21
		Halogen + SBL (Positionsleuchte + DRL)	NIEDRIG & HOCH	HB3 HL+	60
			Blinkerleuchte	PY21W LL	21
			Positionsleuchte + DRL	LED	LED
			Statisches Kurvenlicht (SBL)	H7 LL	55
	Nebelscheinwerfer			HB4	51
	Blinkleuchte (Seite)			WY5W	5
	Außenspiegel-Blinkerleuchte			LED	LED
HINTEN	Hintere Kombileuchte	Glühlampenausführung	Schlussleuchte	W5W L/L	5
			Schlussleuchte/Bremslicht	P21/5W L/L	21/5
			Blinkerleuchte	PY21W L/L	21
		LED-Ausführung	Schlussleuchte	LED	LED
			Schlussleuchte/Bremslicht	LED	LED
			Blinkerleuchte	PY21W L/L	21
		Rückfahrleuchte		W16W	16
	Hochgesetzte Bremsleuchte	Glühlampenausführung		W5W	5
	Hochgesetzte Bremsleuchte	LED-Ausführung		LED	LED
	ZULASSUNGSSCHILDLEUCHTE			W5W	5
INNENRAUM	Kartenleseleuchte			W10W	10
	Innenraumleuchte			FESTOON	10
	Gepäckraumleuchte			FESTOON	10
	Kosmetikleuchte			FESTOON	5

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

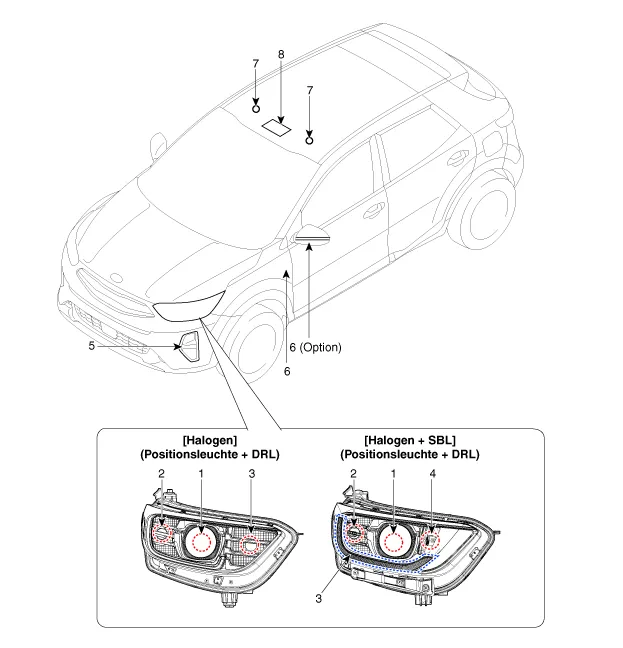

1 . Scheinwerfer (Fern-/Abblendlicht)
2. Blinkerleuchte
3. Positionsleuchte + Tagfahrlicht (DRL)
4. Statisches Kurvenlicht (SBL)

5. Nebelscheinwerfer
6 . Blinkleuchte (Türspiegel / Seite)
7 . Kosmetikleuchte
8 . Kartenleseleuchte

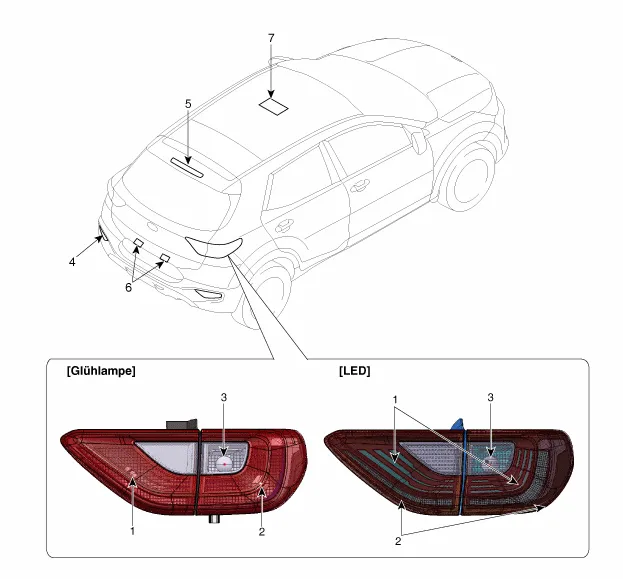

1 . Schlussleuchte
2. Brems-/Schlussleuchte
3 . Blinkerleuchte
4 . Rückfahrleuchte

5 . Hochgesetzte Bremsleuchte
6 . Kennzeichenbeleuchtung
7. Innenraumleuchte
