Kia Stonic (YB): Spurhaltewarnung (LDW) / Spurhaltewarneinheit (LDW)

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Spurhaltewarnung (LDW) / Spurhaltewarneinheit (LDW)

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

Wird der LDW-Schalter ausgetauscht, durch Drücken des EIN/AUS-Schalters prüfen, ob das Symbol am Kombiinstrument einwandfrei funktioniert.

1.	Batteriemassekabel abklemmen.

2.	Abdeckung (A) der Spiegelverkabelung mit einem Schraubendreher oder Abzieher abnehmen.

3.	Steckverbinder der LDW-Einheit (A) abziehen.

4.	LDW-Einheit (B) durch Herausziehen der Sicherungsstifte (A) entfernen.

Einbau

1.	LDW-Einheit einbauen.

2.	Steckverbinder der LDW-Einheit anschließen.

3.	Spiegelkabelabdeckung anbringen.

4.	Minuspol (-) der Batterie anschließen.

❮Spurhaltewarnung (LDW)

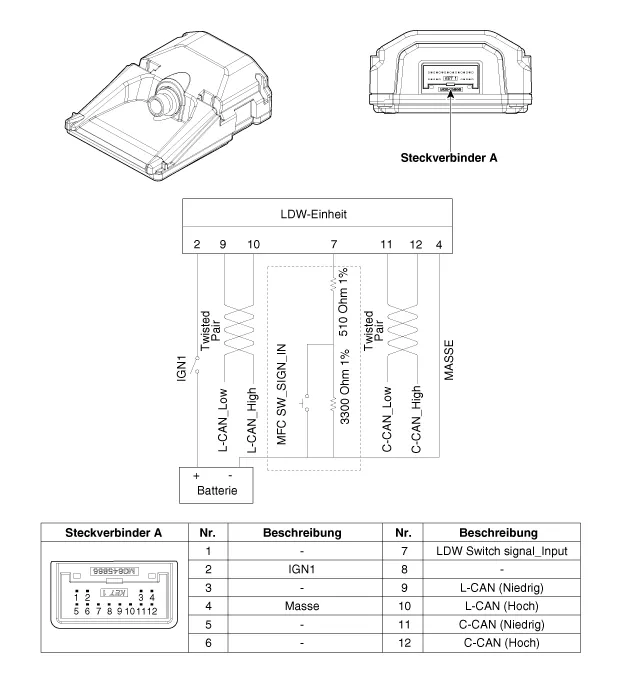

Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. LDW-EIN/AUS-Schalter 2. Kombiinstrument 3. LDW-Einheit (MFC) * MFC : Kombikamera – Funktion : LDW, HBA, FCA Beschreibung und bedienung Beschreibung SYSTEM BLOCKDIAGRAMM LDW-Bauteile NEIN Pos.
