Kia Stonic (YB): Abgaskontrollsystem

Kia Stonic (YB) Reparaturanleitung / Abgaskontrollsystem

Bauteile und bauteile-Übersicht

EINBAULAGE DER KOMPONENTEN

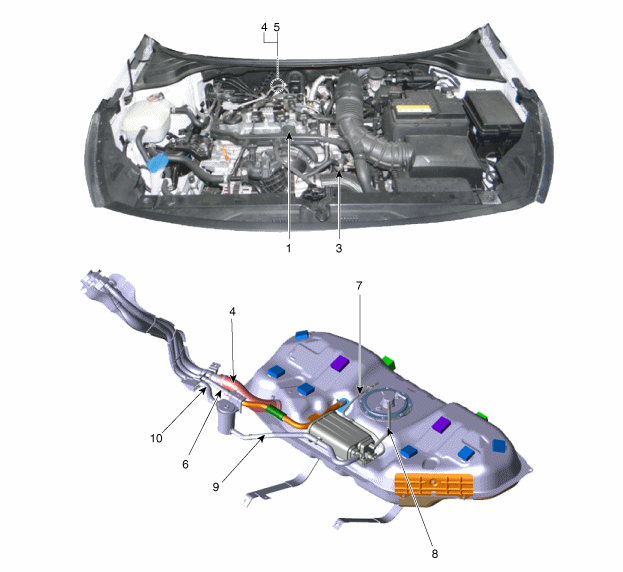

1. PCV-Ventil
2. Aktivkohlebehälter
3. Spülmagnetventil (PCSV)
4. Catalytic Converter (WCC)
5. Catalytic Converter (UCC)

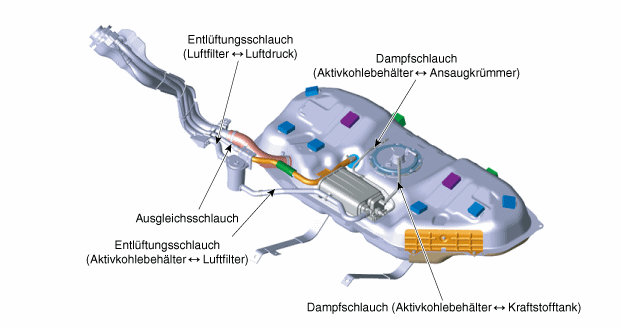

6. Ausgleichsschlauch
7. Dampfschlauch (Aktivkohlebehälter ↔ Saugrohr)
8. Dampfschlauch (Aktivkohlebehälter↔ Kraftstofftank)
9. Entlüftungsschlauch (Aktivkohlebehälter ↔ Luftfilter)
10. Entlüftungsschlauch (Luftfilter ↔ Luftdruck)

1. PCV-Ventil	2. Aktivkohlebehälter

3. Spülmagnetventil (PCSV)	4. Katalysator (WCC)

5. Katalysator (UCC)

6. Ausgleichsschlauch 7. Dampfschlauch (Aktivkohlebehälter ↔ Saugrohr) 8. Dampfschlauch (Aktivkohlebehälter↔ Kraftstofftank) 9. Entlüftungsschlauch (Aktivkohlebehälter ↔ Luftfilter) 10. Entlüftungsschlauch (Luftfilter ↔ Luftdruck)

Beschreibung und bedienung

Beschreibung

Die Abgasreinigung besteht aus drei Hauptsystemen.

•	Die Kurbelgehäuseentlüftung verhindert, dass Blowby-Gas in die Umgebung entweicht. Dieses System führt das Gas zurück in das Saugrohr (Geschlossene Kurbelgehäuseentlüftung).

•	Das Kraftstoffverdunstungs-Rückhaltesystem verhindert, dass Verdunstungsgas in die Umgebung entweicht. Dieses System verbrennt das Gas bei geeigneten Betriebsbedingungen des Motors, nachdem es im Aktivkohlebehälter gesammelt wurde.

•	Die Abgasreinigung wandelt die drei Schadstoffe [Kohlenwasserstoff (HC), Kohlenmonoxid (CO) und Stickoxide (NOx)] unter Verwendung des Dreiwegekatalysators in harmlose Substanzen um.

Schematische darstellungen

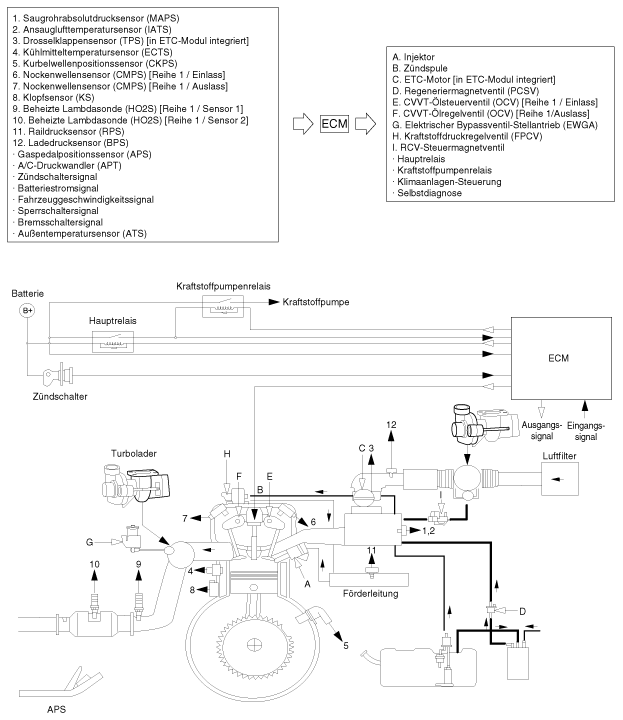

SCHALTPLAN

Fehlersuche

Problem	Mögliche Ursache
Motorstart nicht möglich oder mit Problemen	Unterdruckschlauch beschädigt oder abgeklemmt
Startschwierigkeiten des Motors	Regenerierventil defekt
Rauer Leerlauf oder Motor geht aus	Unterdruckschlauch beschädigt oder abgeklemmt
Rauer Leerlauf oder Motor geht aus	PCV-Ventil defekt
Rough Idle	Kraftstoffdampfrückhaltesystem defekt
Übermäßiger Ölverbrauch	Leitung der Kurbelgehäuseentlüftung blockiert

PCV-Ventil (Kurbelgehäuseentlüftung)

Kraftstoffverdampfungssystem

Auspuff-abgasreinigungssystem

❮Anlasserrelais

Reparaturverfahren PRÜFUNG 1. Zündung ausschalten und Batterieminuspol (-) abklemmen. 2. Sicherungskastendeckel abbauen.

Technische Daten❯

Überprüfen. überprüfen. SPÜLMAGNETVENTIL (PCSV) ▷ Spezifikation Pos. SPEZIFIKATION Spulenwiderstand (Ω) 22,0 ~ 26,0 [20°C] Anzugsdrehmoment Anzugsdrehmomente Pos.
