Kia Stonic (YB): Airbag-modul / Vorhangairbagmodul (Curtain-Airbag, CAB)

Kia Stonic (YB) Reparaturanleitung / Rückhaltesystem / Airbag-modul / Vorhangairbagmodul (Curtain-Airbag, CAB)

Beschreibung und bedienung

Beschreibung

Im Dachhimmel befinden sich Kopf-Airbags (links und rechts), die Fahrer und Beifahrer vor Gefahren schützen, wenn es zu einem Seitenaufprall kommt. Das SRSCM trifft die Entscheidung über das Enfalten der Kopf-Airbags auf der Basis der Signale der Seitenaufprallsensoren (SIS).

Nie versuchen, den Stromkreiswiderstand des Airbagmoduls (Zündung) zu messen, selbst wenn die vorgeschriebene Prüfvorrichtung benutzt wird. Wird der Stromkreiswiderstand mit einem Prüfgerät gemessen, führt das unbeabsichtigte und unvorhergesehe Entfalten des Airbags zu schweren Verletzungen.

Bauteile und bauteile-Übersicht

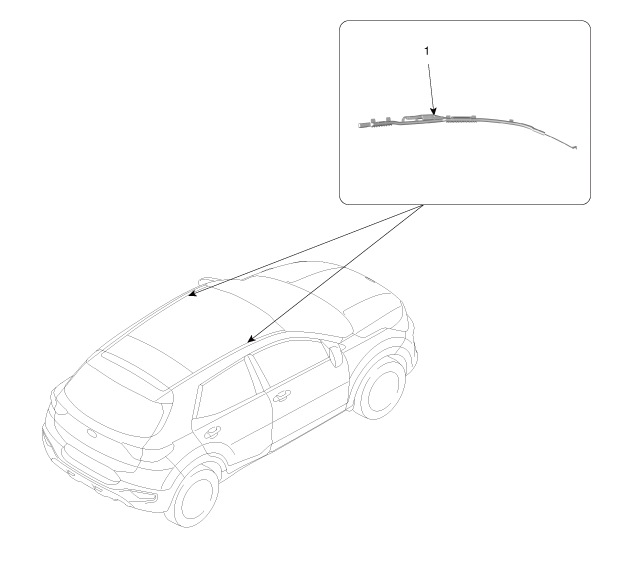

BAUTEILE-ÜBERSICHT

1. Kopfairbag (CAB)

Reparaturverfahren

Ausbau

1.	Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.	Dachverkleidung abnehmen. (Siehe Karosserie - "Dachverkleidung")

3.	Steckverbinder (A) vom Kopfairbagmodul abziehen.

Schrauben des Kopfairbags lösen und den Kopfairbag ausbauen.

ANZUGSDREHMOMENT

Schrauben: 7,8 - 11,7 Nm (0,8 - 1,2 kgm)

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
