Kia Stonic (YB): Elektrische Außenspiegel / Spiegelstellmotor

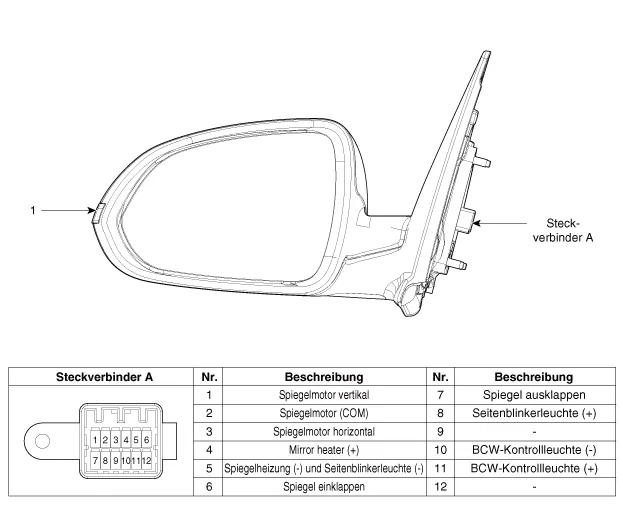

Bauteile und bauteile-Übersicht
| BAUTEILE-ÜBERSICHT |
| 1. Seitenblinker |
Reparaturverfahren
| PRÜFUNG |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Die innere Verkleidung (A) des Dreieckfensters in der Tür ausbauen.
|
| 3. |
Stecker des elektrisch verstellbaren Außenspiegels abklemmen.
|
| 4. |
Batteriespannung wie in der Tabelle gezeigt an die einzelnen Klemmen anlegen und prüfen, ob der Außenspiegel ordnungsgemäß funktioniert. [Spiegelsteuerung (links/rechts)]
[Außenspiegelheizung]
[Seitenblinkerleuchten]
[Klappspiegel]
[BCW-Anzeige]
|
