Kia Stonic (YB): Vordersitz / Vordersitzrahmen

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitzrahmen

Bauteile und bauteile-Übersicht

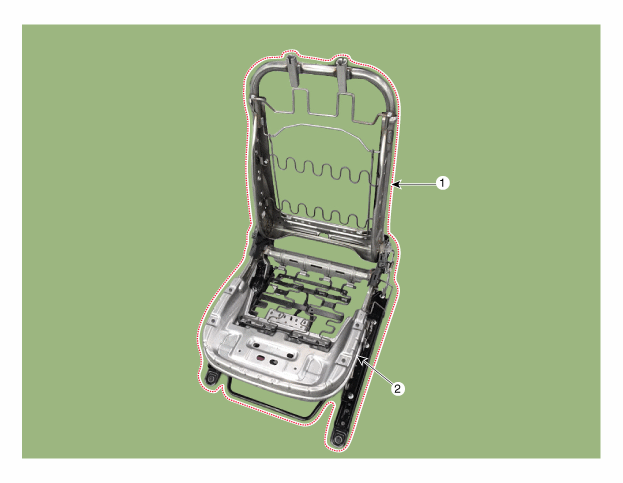

BAUTEILE-ÜBERSICHT

1. Vordersitzlehnenrahmen

2. Vordersitzpolsterrahmen

Reparaturverfahren

AUS- UND EINBAU

•	Handschuhe anziehen, um die Hände zu schützen.

•	Nie versuchen, den Stromkreiswiderstand des Airbagmoduls (Zündung) zu messen, selbst wenn die vorgeschriebene Prüfvorrichtung benutzt wird. Wird der Stromkreiswiderstand mit einem Prüfgerät gemessen, führt das unbeabsichtigte und unvorhergesehene Entfalten des Airbags zu schweren Verletzungen.

•	Einen Schraubendreher verwenden und die Spitze sowie die entsprechenden Teile dieses Schraubendrehers mit einem Schutzband umwickeln, um Beschädigungen zu vermeiden.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Vordersitzlehnenbezug abnehmen. (Siehe Vordersitz - "Innerer Vordersitzlehnenbezug")

2.	Vordersitzpolsterbezug abnehmen. (Siehe Vordersitz - "Vordersitzpolsterbezug")

Nach Lösen der Befestigungsschrauben Vordersitzlehnenrahmen (A) und Sitzpolsterrahmen (B) abtrennen.

Anzugsdrehmoment:

44,1 ~ 53,9 Nm (4,5 ~ 5,5 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
