Kia Stonic (YB): Schiebedach / Schiebedachschalter

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Schiebedach / Schiebedachschalter

Bauteile und bauteile-Übersicht

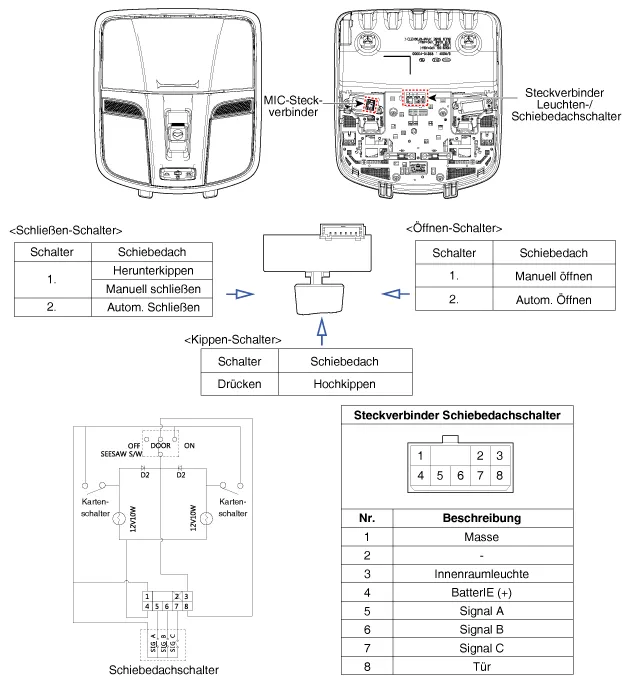

BAUTEILE-ÜBERSICHT

Reparaturverfahren

PRÜFUNG

1.	Batteriemassekabel abklemmen.

2.	Die Brillenfachabdeckung von der Dachkonsole abhebeln und dann die beiden Schrauben, mit denen die Dachkonsole befestigt ist, herausdrehen. Schaltersteckverbinder und Steckverbinder der Kartenleseleuchte abziehen und dann die Leseleuchte (A) in der Dachkonsole ausbauen.

3.	Zwischen den Relaisklemmen auf Durchgang prüfen. Wenn der Durchgang nicht der aufgeführten Vorgabe entspricht, den Panoramadachschalter ersetzen.

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Dachleuchte abbauen. (Siehe Lichtanlage - "Dachkonsolenlampe")

3.	Schiebedachschalterknopf (A) ausbauen.

4.	Befestigungsschrauben lösen, dann Schiebedach-Glühlampensockel (A) entfernen.

5.	Befestigungsschrauben lösen, dann Schiebedachschalter (A) ausbauen.

Einbau

1.	Schiebedachschalter einbauen.

2.	Schiebedach-Glühlampensockel einbauen.

3.	Schiebedachschalterknopf einbauen.

4.	Abdeckung der Dachkonsolenlampe einbauen.

5.	Minuspol (-) der Batterie anschließen.
