Kia Stonic (YB): Vordersitz / Vordersitzpolsterbezug

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitzpolsterbezug

Bauteile und bauteile-Übersicht

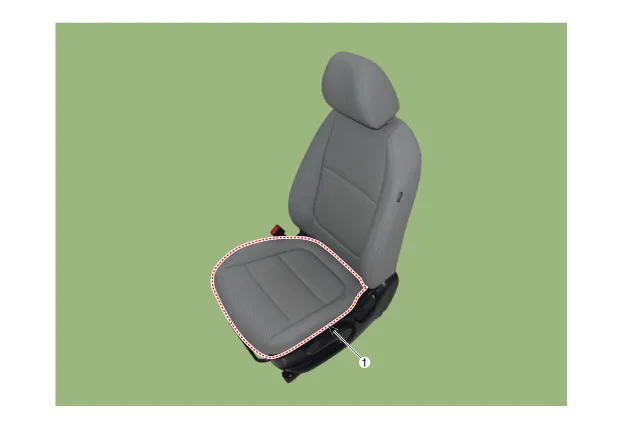

BAUTEILE-ÜBERSICHT

1. Vordersitzpolsterbezug

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

2.	Schraube lösen und Lehnenverstellhebel (A) entfernen.

3.	Höhenverstellhebelkappe (A) entfernen.

4.	Höhenverstellhebel (A) entfernen.

5.	Befestigungsschrauben lösen, dann äußeren Vordersitzbezug (A) entfernen.

6.	Inneren Vordersitzbezug (A) mit einem Ausbauwerkzeug entfernen.

7.	Unteren Vordersitzlehnenschutz (A) abbauen.

8.	Heizungsstecker (A) abklemmen.

9.	Die Schutzelemente (A) herausziehen und den Vordersitzpolsterbezug vom Vordersitz-Polsterrahmen abnehmen. [Unten] (LINKS) (RECHTS)

10.	Vordersitzpolsterbezug (A) vom Vordersitz-Polsterrahmen entfernen.

11.	Klettband (A) und Ringclips (B) entfernen, dann Vordersitzpolsterbezug (C) von der Vorderseite des Sitzpolsterrahmens entfernen.

12.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass die Steckverbinder ganz angeschlossen sind

•	Alle beschädigten Clips (oder Stifthalter) ersetzen.

•	Zur Vermeidung von Falten sicherstellen, dass der Stoff (B) gleichmäßig gespannt wird, bevor die Ringclips (A) befestigt werden.

•	Ringclips mit Spezialwerkzeug (C) (09880-4F000) durch neue ersetzen.
