| SPEZIFIKATION |
|
Pos. |
SPEZIFIKATION |
|
|
Spulenwiderstand (Ω) |
0,54 [20 °C] |
|
|
Stift |
2 |
|
|
Spitzenstrom (A) |
5,3 |
|
|
Haltestrom (A) |
2,68 |
|
|
Hochdruck-Kraftstoffdruck |
bar |
20 ~ 200 |
|
MPa |
2 ~ 20 |
|
|
kg/cm² |
20,4 ~ 203,9 |
|
|
Psi |
290,1 ~ 2900,8 |
|
| Beschreibung |
Das Kraftstoff-Druckreglerventil ist in der Hochdruckpumpe eingebaut und steuert den Kraftstofffluss in die Einspritzventile basierend auf dem Signal, das das ECM aufgrund unterschiedlicher Motorzustände berechnet hat.

| Schaltplan |

| PRÜFUNG |
| 1. |
Zündung ausschalten und Minuspol (-) der Batterie abklemmen. |
| 2. |
Steckverbinder des Kraftstoff-Druckregelventils abklemmen. |
| 3. |
Spannung an Klemme 1 und 2 des Kraftstoffdruckregelventils messen. |
| 4. |
Prüfen, ob der Widerstand der Spezifikation entspricht.
|
| Ausbau |
| 1. |
Restlichen Druck aus der Kraftstoffleitung ablassen. (Siehe Kraftstoffversorgung - "Restdruck in Kraftstoffleitung ablassen"). |
| 2. |
Zündung ausschalten und Minuspol (-) der Batterie abklemmen. |
| 3. |
Batterie ausbauen. (Siehe Kapitel EE - "Batterie") |
| 4. |
Luftfiltereinheit und Ansaugschlauch ausbauen. (Siehe Kapitel Motormechanik - "Luftfilter") |
| 5. |
Verkabelung des Motors abbauen.
|
| 6. |
Schnellverschluss (A) des Tankeinfüllschlauchs abziehen.
|

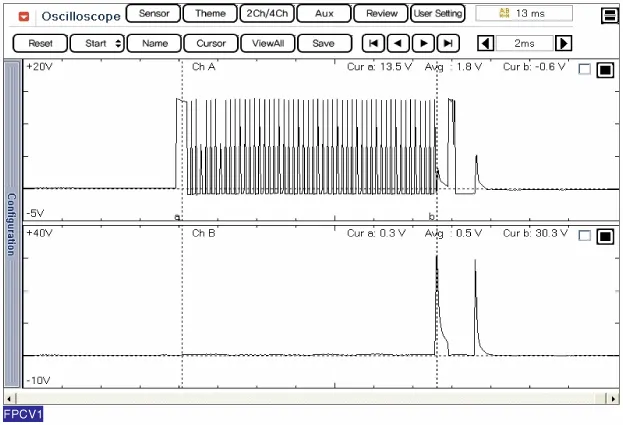

| Signalwellenform |

Technische daten SPEZIFIKATION Pos. SPEZIFIKATION Spulenwiderstand [Ω] 28,3 ~ 31,1 [20°C] Stift 2 Beschreibung und bedienung Beschreibung Das RCV (Recirculation Valve)-Steuermagnetventil steuert das RCV-Stellglied an, das den Bypasskanal des Turboladerkompressors regelt.
