Kia Stonic (YB): Motorelektrik / Anlassersystem

Kia Stonic (YB) Reparaturanleitung / Motorelektrik / Anlassersystem

Beschreibung und bedienung

Beschreibung

Das Startsystem besteht aus Batterie, Starter, Magnet-, Zünd- und Sperrschalter (A/T), Kupplungspedalschalter (M/T), Zündschlossschalter, Verbindungskabeln und Batteriekabel.

Wenn der Zündschalter in die Stellung 'START' gedreht wird, fließt elektrischer Strom und legt die Magnetspule des Anlassers an Spannung.

Einrückanker und Kupplungshebel werden aktiviert, und das Kupplungsritzel wird in den Zahnkranz eingerückt.

Die Kontakte schließen und der Anlasser beginnt zu drehen.

Um eine Beschädigung des Ankers durch unzulässige Drehzahlen beim Anlassen des Motors zu verhindern, ist eine Freilaufkupplung eingebaut.

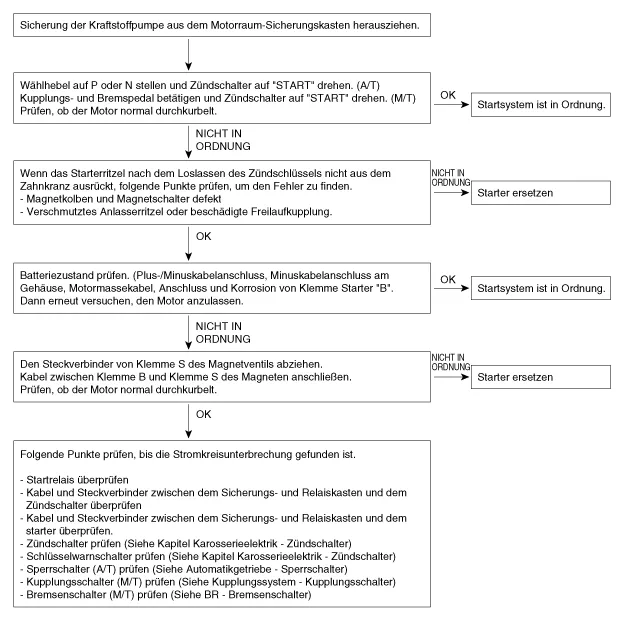

Fehlersuche

Problem	Betroffenes Bauteil	Maßnahme
Motor dreht nicht durch	Batterie unzureichend geladen	Batterie laden oder ersetzen
	Batteriekabel lose, korrodiert oder verschlissen	Verkabelung reparieren oder ersetzen
	Sperrschalter [Nur Typ AT]	Siehe Automatikgetriebe - "Sperrschalter"
	Sperrschalter [Nur Typ DCT]	Siehe Doppelkupplungsgetriebesystem - "Sperrschalter"
	Kupplungsschalter (Nur Typ MT)	Siehe Kupplungssystem - "Kupplungsschalter"
	Sicherung durchgebrannt	Sicherung ersetzen
	Anlasser fehlerhaft	ERSETZEN
	Zündschalter fehlerhaft	ERSETZEN
Motor dreht sich nur langsam	Batterie unzureichend geladen	Batterie laden oder ersetzen
	Batteriekabel lose, korrodiert oder verschlissen	Verkabelung reparieren oder ersetzen
	Anlasser fehlerhaft	ERSETZEN
Anlasser läuft weiter	Anlasser fehlerhaft	ERSETZEN
Anlasser läuft weiter	Zündschalter	ERSETZEN
Anlasser dreht sich, aber der Motor dreht sich nicht	Verkabelung kurzgeschlossen	Verkabelung reparieren oder ersetzen
	Ritzelzähne abgebrochen oder Anlasserfehlfunktion	ERSETZEN
	Schwungscheibenzähne abgebrochen	Schwungscheibe oder Drehmomentwandler ersetzen

•	Die Batterie muss in ordnungsgemäßem Zustand und vollständig geladen sein.
