| BAUTEILE-ÜBERSICHT |

| Ausbau |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Den hinteren Stoßfänger ausbauen. (Siehe Karosserie - "Hinterer Stoßfänger") |
| 3. |

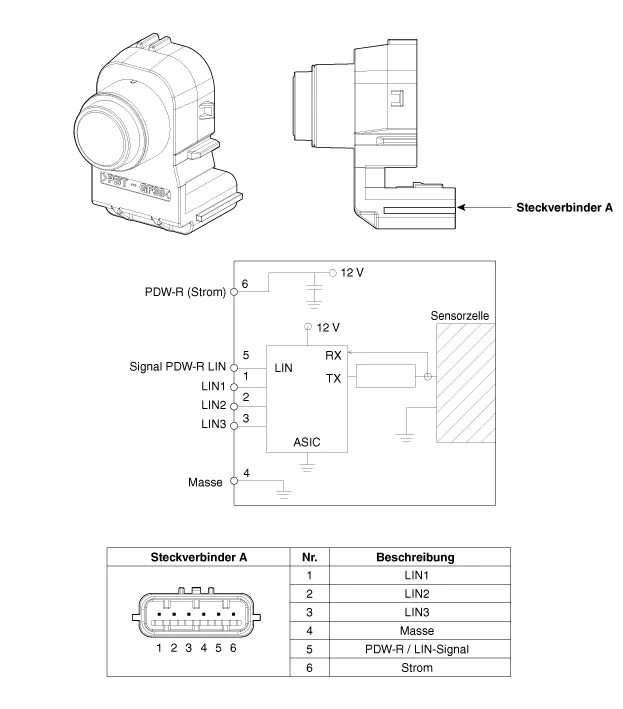

Steckverbinder (A) des PDW-R-Sensors abziehen.
|
| 4. |
PDW-R-Sensor (A) herausziehen. Hierzu den Sensorhalter (B) öffnen.
|
| Einbau |
| 1. |
Steckverbinder anschließen, dann PDW-R-Sensor anbringen. |
| 2. |
Hinteren Stoßfänger montieren. |
| 3. |
Minuspol (-) der Batterie anschließen. |
Technische daten SPEZIFIKATION Pos. SPEZIFIKATION Ultraschallsensor Nennspannung Gleichstrom 12 V Erkennungsbereich (30 - 120cm) Betriebstemperatur Gleichstrom 9 ~ 16 V Betriebsstrom MAX 350 mA Betriebstemperatur -30 - 80 °C Arbeitsfrequenz 48 ± 5 KHz Anzahl der Sensoren 4 Stck.
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Fensterheberschalter auf Fahrerseite 2. Schalter fur elektrischen Fensterheber (Beifahrer) 3.
Spezialwerkzeuge SPEZIALWERKZEUGE Werkzeug (Nummer und Bezeichnung) Abbildung Verwendungszweck 09977-3R000 Ausbauwerkzeug für Schrauben von Scheiben & Naben Ausbau und Einbau von Scheiben- und Nabeneinheit Fehlersuche Fehle
Reparaturverfahren PRÜFUNG 1. Kondensatorrippen auf Verstopfung und Beschädigung prüfen. Verstopfte Rippen mit Wasser reinigen und mit Druckluft ausblasen. Verbogene Kondensatorrippen mit geeignetem Werkzeug (Schraubendreher, Zange) vorsichtig in ihre ursprüngliche Form biegen.
