Kia Stonic: Doppelkupplungsgetriebesteuerung / Wählhebel

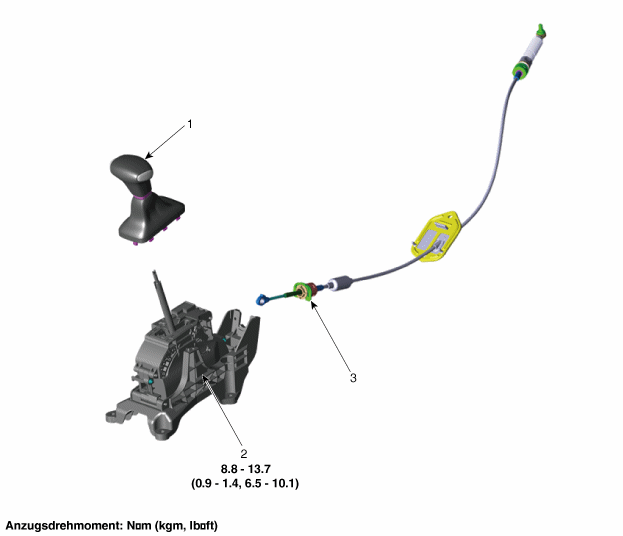

Bauteile und bauteile-Übersicht
![](images/wg_hlhebel-561/369/sybat7154l.gif)
1. Schalthebelknauf und Schalthebelmanschette
2. Schalthebeleinheit
|
3. Schaltzug
|
Reparaturverfahren
1. |
Das Getriebe in die Stellung "N" bringen.
|
2. |
Manschetten von der oberen Konsolenabdeckung abnehmen, dann Knauf (A)
durch Ziehen in Pfeilrichtung entfernen.
![](images/wg_hlhebel-561/369/sybat7034l.gif)
|
3. |
Bodenkonsole ausbauen.
(Siehe Kapitel Karosserie - "Bodenkonsole")
|
4. |
Hauptsteckverbinder (A) abziehen, dann die Verkabelungsbefestigungsclips
vom Schalthebel abnehmen.
![](images/wg_hlhebel-561/369/sucat7104l.gif)
|
5. |
Sicherungsstift (A) entfernen und dann Schaltseilzugstift vom Wählhebel
entfernen.
![](images/wg_hlhebel-561/369/sucat7137l.gif)
|
6. |
Seilzugfassung (A) vom Wählhebel entfernen.
![](images/wg_hlhebel-561/369/sucat7138l.gif)
|
7. |
Schrauben lösen und Wählhebel (A) entfernen.
Anzugsdrehmoment:
8,8 ~ 13,7 Nm (0,9 ~ 1,4 kgm)
|
![](images/wg_hlhebel-561/369/sybat7038l.gif)
|
1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
• |
Sicherstellen, dass sich Wählhebel und Handschalthebel in Position
"N" befindet.
|
• |
Ausrichtung von Vorsprung kontrollieren, um eine falsche Montage
zu vermeiden, dann den Schaltzug einführen.
![](images/wg_hlhebel-561/369/sucat7139l.gif)
|
• |
Die Einbaurichtung des Sicherungsstifts beachten und den Sicherungsstift
mit dem Haken nach oben einbauen.
![](images/wg_hlhebel-561/369/sucat7140l.gif)
|
|
