Kia Stonic: Armaturenbrett / Untere Armaturenbrettverkleidung
Bauteile und bauteile-Übersicht

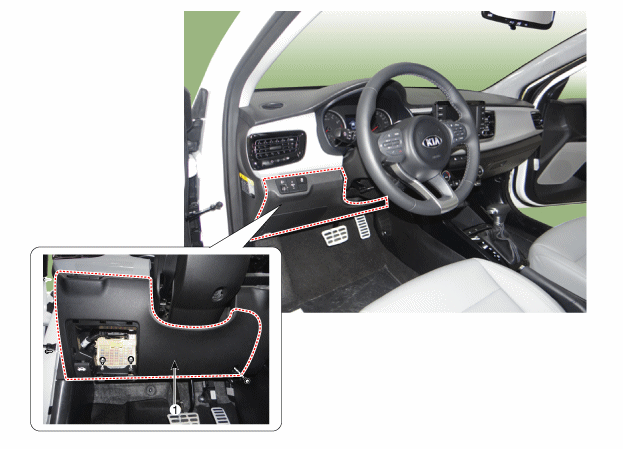

![](images/untere_armaturenbrettverkleidung-656/369/sybbd7528l.gif)
1. Untere Armaturenbrettverkleidung
|
|
Reparaturverfahren
Handschuhe anziehen, um die Hände zu schützen.
|
• |
Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile
der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.
|
• |
Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen
oder zu zerkratzen.
|
|
1. |
Mittelkonsolenblende (A) mit einem Ausbauwerkzeug entfernen.
![](images/untere_armaturenbrettverkleidung-656/369/sybbd7113l.gif)
|
2. |

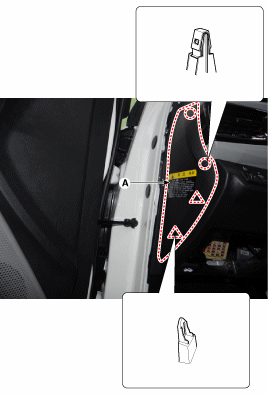

Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.
![](images/untere_armaturenbrettverkleidung-656/369/sybbd7119l.gif)
|
3. |
Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.
![](images/untere_armaturenbrettverkleidung-656/369/sybbd7122l.gif)
|
4. |
Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs
entfernen.
![](images/untere_armaturenbrettverkleidung-656/369/sybbd7123l.gif)
|
5. |
Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.
![](images/untere_armaturenbrettverkleidung-656/369/sybbd7118l.gif)
|
6. |
Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.
![](images/untere_armaturenbrettverkleidung-656/369/sybbd7124l.gif)
|
7. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
•
|
Steckerverbindung prüfen
|
•
|
Beschädigte Clips auswechseln.
|
|
|
Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT
1. Armaturenbrettseitenverkleidung
Beifahrerseite
Reparaturverfahren
AUS- UND EINBAU
...
Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT
1. Handschuhfachrahmen
Reparaturverfahren
AUS- UND EINBAU
...
