Kia Stonic (YB): Intelligentes Schlüsselsystem / Smart Key-Einheit

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Intelligentes Schlüsselsystem / Smart Key-Einheit

Bauteile und bauteile-Übersicht

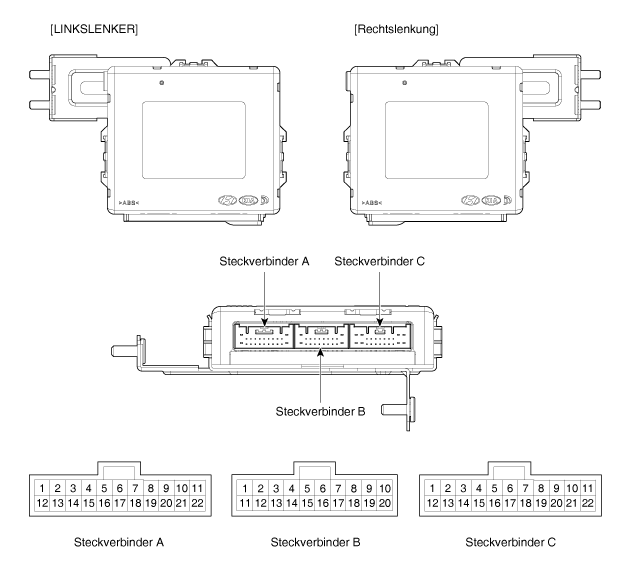

BAUTEILE-ÜBERSICHT

BELEGUNG DER STECKERKLEMMEN

Nr.
STECKER A
STECKER B
STECKER C
1
-
ZÜNDUNG 2-Relaisausgang
Battery (+)_signal
2
SSB switch1 signal_input
P-CAN (Low)
-
3
Driver door outside handle switch_input
P-CAN (High)
Immobilizer antenna (Power)_output
4
-
C-CAN [High]
Driver outside handle antenna (Power)_output
5
-
C-CAN [Low]
Passenger outside handle antenna (Power)_output
6
-
SSB Amber illumination_output
Bumper antenna (Power)_output
7
RPM signal_input
-
Interior antenna 1 (Power)_output
8
Start signal feedback_input
SSB Illumination (-)_output
Interior antenna 2 (Power)_output
9
IGN2
Ausgangssignal ESCL aktivieren
Interior antenna 3 (Power)_output
10
-
Batterie (+) (Strom)
-
11
Ausgangssignal Starterrelais
ZÜNDUNG 1-Relaisausgang
-
12
Masse_Strom1
ESCL (COM)
-
13
SSB switch2 signal_input
EMS (COM)
ESCL_Ground (-)_output
14
Assist door outside handle switch_input
-
Immobilizer antenna (Ground)_output
15
-
SSB Illumination (-)_output
Driver outside handle antenna (Ground)_output
16
AT : "P" Positon_input
MT : Clutch switch_input
SSB Illumination (Blue)_output
SSB Illumination (Red)_output
Passenger outside handle antenna (Ground)_output
17
ESCL Unlock switch_input
-
Bumper antenna (Ground)_output
18
Raddrehzahlsensoreingang
Exterior buzzer_output
Interior antenna 1 (Ground)_output
19
ACC signal_input
-
Interior antenna 2 (Ground)_output
20
IGN1
ESCL (-)_output
Interior antenna 3 (Ground)_output
21
Eingang Bremsschalter

-
22
Klimaanlagen-Relaisausgang
Masse_Strom2

Schematische darstellungen

Schaltplan

Reparaturverfahren

Ausbau


Handschuhe tragen, um Handverletzungen zu vermeiden.

•

Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.
•

Verkleidung und Bleche nicht beschädigen.

Smart Key-Einheit

1.

Batteriemassekabel abklemmen.
2.

Handschuhfach ausbauen.

(Siehe Karosserie - "Handschuhfach")

3.

Steckverbinder (A) abziehen, dann Smartkey-Einheit (B) ausbauen.
4.

Befestigungsmuttern lösen, dann Smartkey-Einheit (A) ausbauen.

Innenraum 1 Antenne

1.

Batteriemassekabel abklemmen.
2.

Heizungs- und Klimaanlagensteuergerät ausbauen.

(siehe Heizung, Lüftung, Klimaanlage - "Heizungs- und Klimaanlagen-Steuergerät (MANUELL))

(Siehe Heizung, Lüftung und Klimaanlage - "Heizungs- und Klimaanlagen-Steuergerät (FATC)")

3.

Befestigungsschrauben lösen und Steckverbinder (B) abziehen, dann Innenantenne 1 (A) ausbauen.

Innenraum 2 Antenne

1.

Batteriemassekabel abklemmen.
2.

Bodenkonsole ausbauen.

(Siehe Karosserie - "Bodenkonsoleneinheit")

3.

Steckverbinder (A) der Innenraumantenne 2 abziehen.
4.

Befestigungsschrauben lösen, dann die Innenantenne 2 (A) ausbauen.

Heckklappenantenne

1.

Batteriemassekabel abklemmen.
2.

Die hintere Querverkleidung herausnehmen.

(Siehe Karosserie - "Heckquerträgerverkleidung")

3.

Befestigungsmuttern lösen und Steckverbinder (B) abziehen, dann Heckklappenantenne (A) entfernen.

Hintere Stoßfängerantenne

1.

Batteriemassekabel abklemmen.
2.

Den hinteren Stoßfänger ausbauen.

(Siehe Karosserie - "Hinterer Stoßfänger")

3.

Befestigungsschrauben lösen und Steckverbinder (B) abziehen, dann hintere Stoßfängerantenne (A) entfernen.

WARNTON

1.

Batteriemassekabel abklemmen.
2.

Die vordere Stoßstange ausbauen.

(Siehe Karosserie - "Vorderer Stoßfänger")

3.

Nach Abziehen des Steckverbinders den Summer (A) ausbauen.

Türaußengriff

1.

Batteriemassekabel abklemmen.
2.

Außentürgriff ausbauen.

(Siehe Karosserie - "Vordertür-Außengriff")

Schalter Heckklappe offen

1.

Batteriemassekabel abklemmen.
2.

Heckklappenverkleidung abbauen.

(Siehe Karosserie - "Heckklappenverkleidung")
3.

Steckverbinder (A) des Schalters zum Öffnen der Heckklappe abziehen.
4.

Heckklappen-Öffnungsschalter (A) durch Drücken der Sicherheitsstifte entfernen.
PRÜFUNG

Smart Key-Einheit

(Siehe Smartkey-System - "Smartkey-Diagnose")

Schalter Smart Key

(Siehe Smartkey-System - "Smartkey-Diagnose")

ANTENNE

(Siehe Smartkey-System - "Smartkey-Diagnose")

Türaußengriff

1.

Steckverbinder des Vordertür-Außengriffs (A) abziehen.
2.

Zwischen den Klemmen Nr. 2 und Nr. 4 auf Durchgang prüfen.

Nr.
Beschreibung
1
 Antenne 1 Tür
2
 Türver-/entriegelungstaste 1
3
 Antenne 2 Tür
4
 Türver-/entriegelungstaste 2

Schalter Heckklappe offen

1.

Zwischen den Klemmen des Heckklappen-Öffnungsschalters auf Durchgang prüfen.
2.

Wenn die Durchgangsmessung nicht der Spezifikation entspricht, den Schalter Überprüfen..
Einbau

Smart Key-Einheit

1.

Steckverbinder anschließen, dann Smartkey-Einheit einbauen.
2.

Handschuhfach einbauen.
3.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

Innenraum 1 Antenne

1.

Innenraum 1 Antenne einbauen.
2.

Heizungs- und Klimaanlagensteuerung einbauen.
3.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

Innenraum 2 Antenne

1.

Innenraum 2 Antenne einbauen.
2.

Bodenkonsole einbauen.
3.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

Heckklappenantenne

1.

Heckklappenantenne installieren.
2.

Querträgerverkleidung im Kofferraum anbringen.
3.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

Hintere Stoßfängerantenne

1.

Hintere Stoßfängerantenne einbauen.
2.

Hinteren Stoßfänger montieren.
3.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

WARNTON

1.

Summer einbauen.
2.

Vorderen Stoßfänger einbauen.
3.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

Türaußengriff

1.

Vordertüraußengriff einbauen.
2.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

Schalter Heckklappe offen

1.

Heckklappenkontaktschalter einbauen.
2.

Steckverbinder des Heckklappen-Öffnungsschalters anschließen.
3.

Heckklappenverkleidung einbauen.
4.

Minuspol (-) der Batterie anschließen und Smart-Key-System prüfen.

    Reparaturverfahren Smart Key Speichern des Smart-Key-Codes 1. Das KDS an den Diagnosestecker (16P) unter der Armaturenbrettabdeckung auf der Fahrerseite anschließen und einschalten.

    Reparaturverfahren PRÜFUNG Selbstdiagnose mit dem Scan-Tool Mit dem KDS können Defekte am SMART KEY-System schnell erkannt werden. Das KDS kann den Stellantrieb mit Gewalt betätigen, den Eingabe-/Ausgabewert überwachen und die Selbstdiagnose durchführen.
