Kia Stonic (YB): Intelligentes Schlüsselsystem / Smart Key

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Intelligentes Schlüsselsystem / Smart Key

Reparaturverfahren

Smart Key

Speichern des Smart-Key-Codes

1.

Das KDS an den Diagnosestecker (16P) unter der Armaturenbrettabdeckung auf der Fahrerseite anschließen und einschalten.

2.

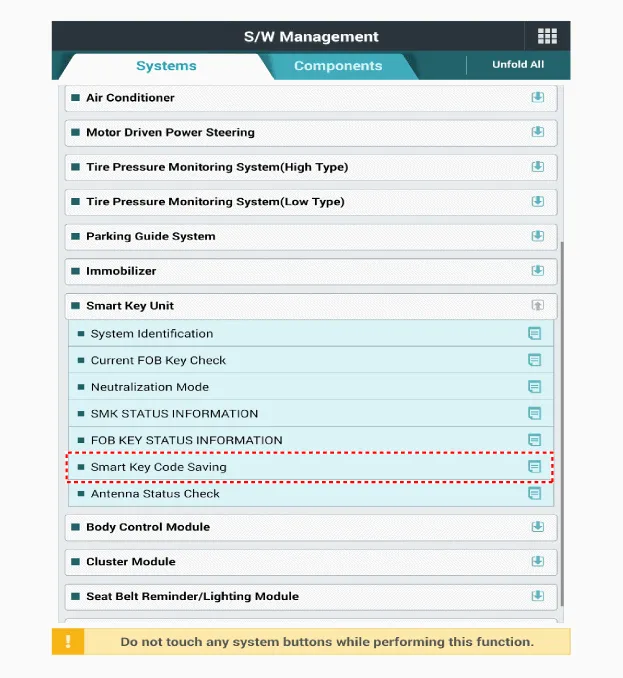

Erst das Fahrzeugmodell und danach die Funktion 'Speichern des Smart-Key-Codes' wählen.

3.

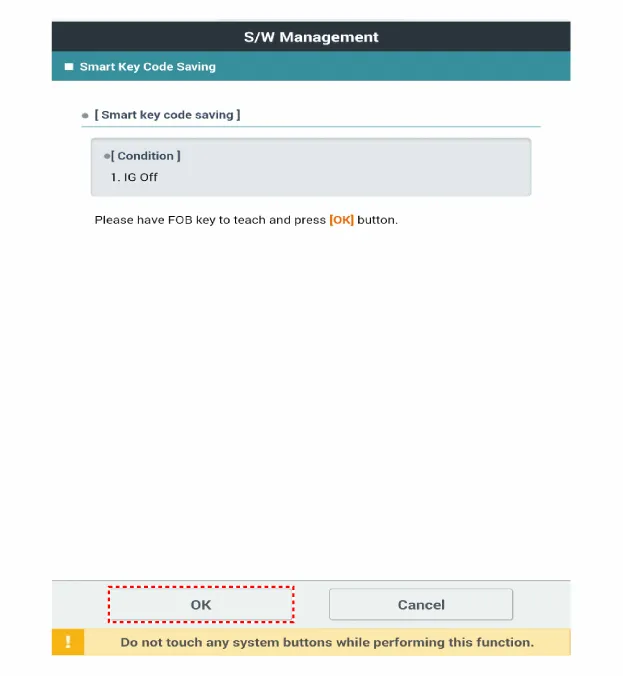

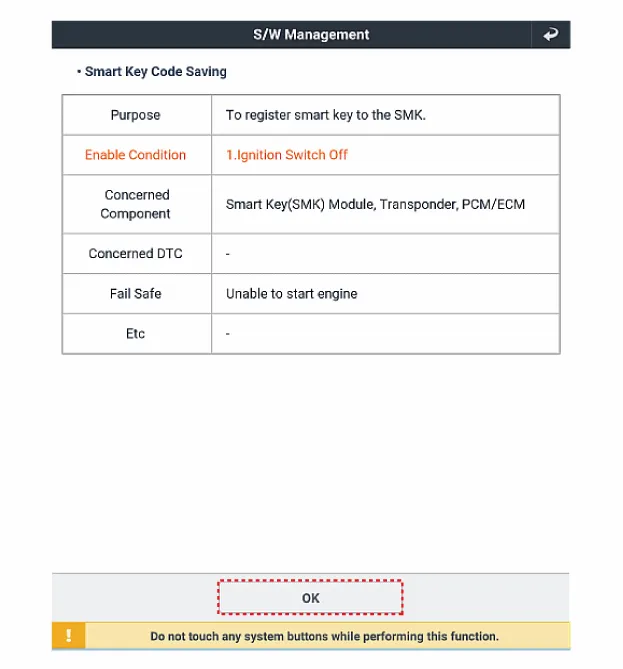

Nach Wahl des Menüs 'Programmieren des Smart Keys' die Taste 'Enter' drücken, daraufhin erscheint der unten angezeigte Bildschirm.

4.

Nach Einführen des Programmierschlüssels die Taste "ENTER" drücken.

5.

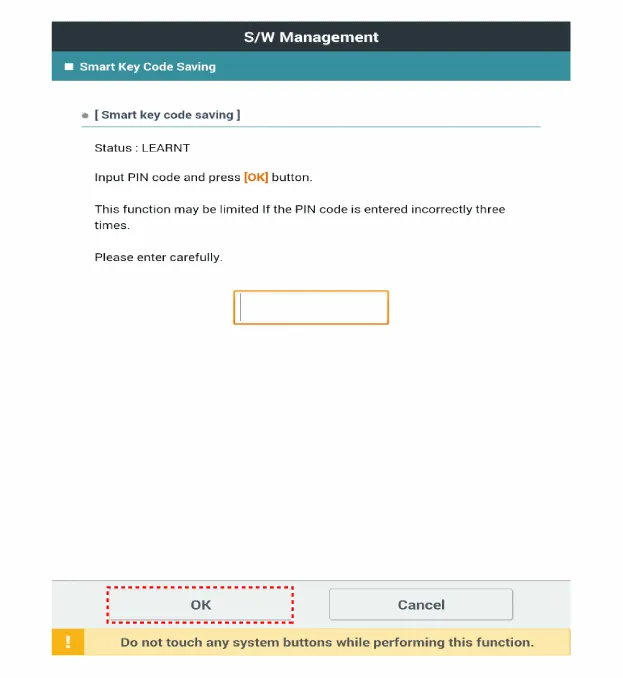

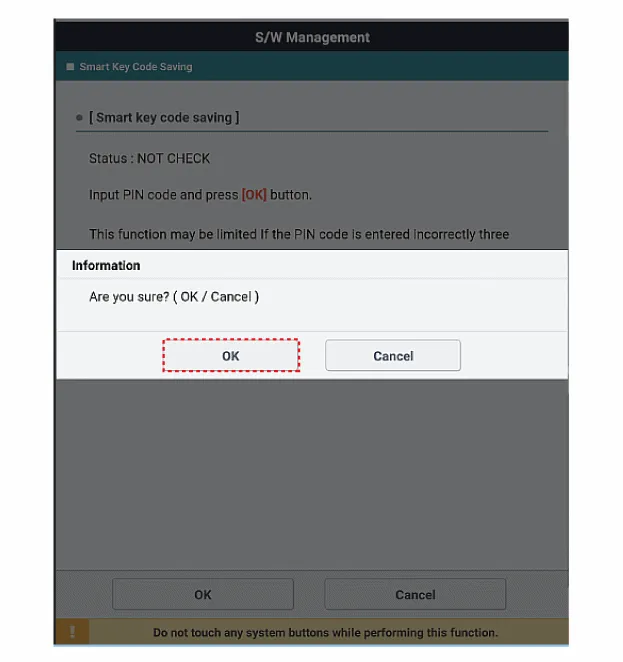

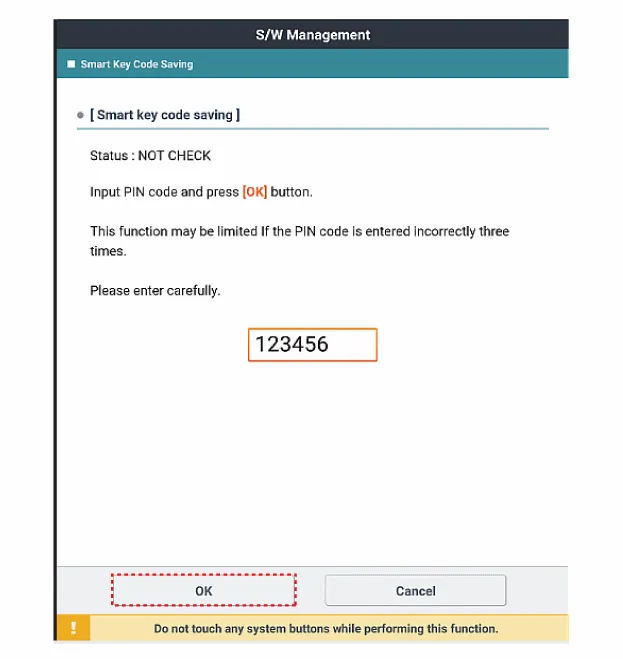

Den 'Pin-Code' eingeben, um den ersten Schlüssel zu programmieren.

6.

Die Meldung 'Programmieren des ersten Schlüssels abgeschlossen' eingeben.

7.

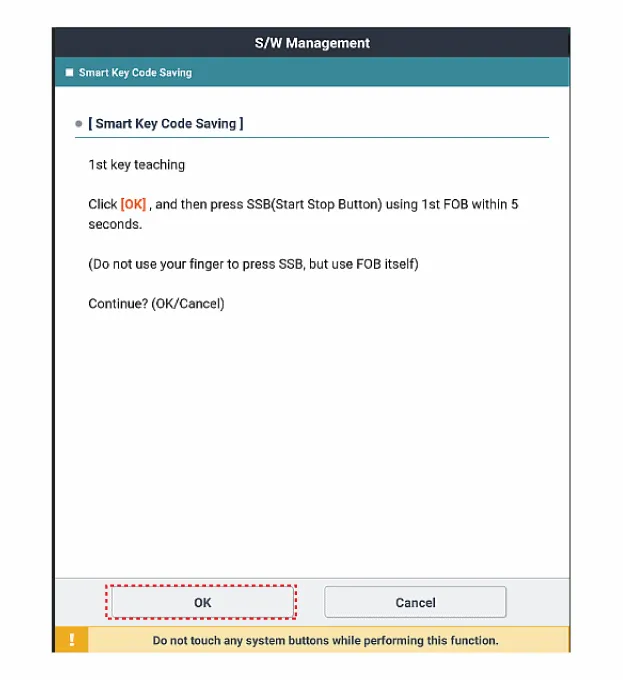

Nach dem Betätigen der Taste "OK" innerhalb von 5 s den SSB mit dem Smart Key drücken.

8.

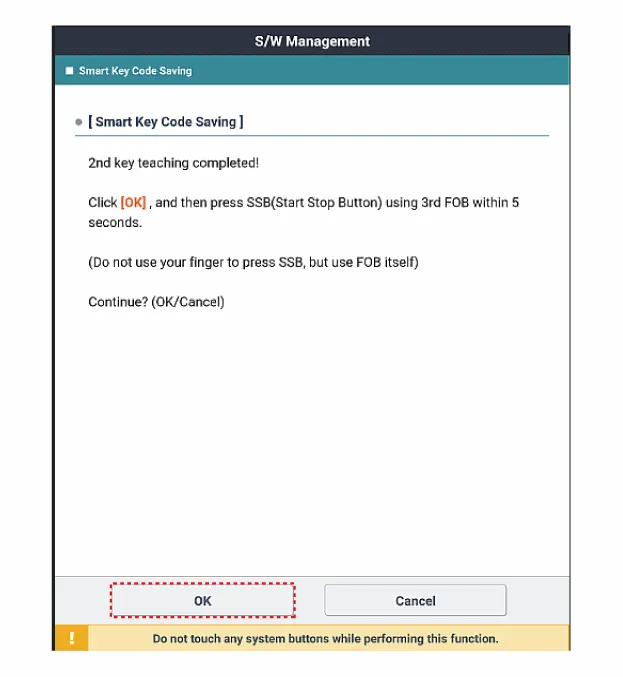

Die Meldung 'Programmieren des zweiten Schlüssels abgeschlossen' eingeben.

9.

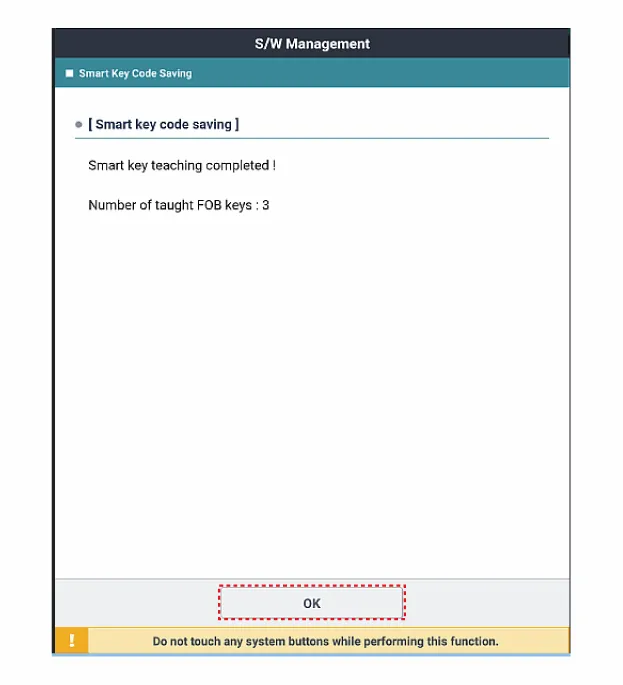

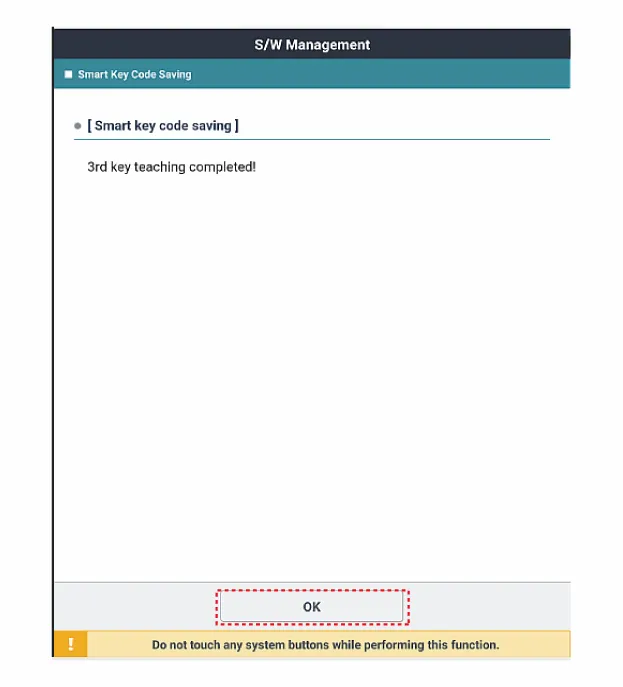

Daraufhin erscheint der unten angezeigte Bildschirm, wenn die Schlüsselprogrammierung abgeschlossen ist.

    Technische daten Technische Daten Smart Key-Einheit Bauteil SPEZIFIKATION Nennspannung Gleichstrom 12 V Betriebsspannung Gleichstrom 9 ~ 16 V Betriebstemperatur (-35 - 75°C) Motorlast Max.

    Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT BELEGUNG DER STECKERKLEMMEN Nr. STECKER A STECKER B STECKER C 1 - ZÜNDUNG 2-Relaisausgang Battery (+)_signal 2 SSB switch1 signal_input P-CAN (Low) - 3 Driver door outside handle switch_input P-CAN (High) Immobilizer antenna (Power)_output 4 - C-CAN [High] Driver outside handle antenna (Power)_output 5 - C-CAN [Low] Passenger outside handle antenna (Power)_output 6 - SSB Amber illumination_output Bumper antenna (Power)_output 7 RPM signal_input - Interior antenna 1 (Power)_output 8 Start signal feedback_input SSB Illumination (-)_output Interior antenna 2 (Power)_output 9 IGN2 Ausgangssignal ESCL aktivieren Interior antenna 3 (Power)_output 10 - Batterie (+) (Strom) - 11 Ausgangssignal Starterrelais ZÜNDUNG 1-Relaisausgang - 12 Masse_Strom1 ESCL (COM) - 13 SSB switch2 signal_input EMS (COM) ESCL_Ground (-)_output 14 Assist door outside handle switch_input - Immobilizer antenna (Ground)_output 15 - SSB Illumination (-)_output Driver outside handle antenna (Ground)_output 16 AT : "P" Positon_input MT : Clutch switch_input SSB Illumination (Blue)_output SSB Illumination (Red)_output Passenger outside handle antenna (Ground)_output 17 ESCL Unlock switch_input - Bumper antenna (Ground)_output 18 Raddrehzahlsensoreingang Exterior buzzer_output Interior antenna 1 (Ground)_output 19 ACC signal_input - Interior antenna 2 (Ground)_output 20 IGN1 ESCL (-)_output Interior antenna 3 (Ground)_output 21 Eingang Bremsschalter - 22 Klimaanlagen-Relaisausgang Masse_Strom2 Schematische darstellungen Schaltplan Reparaturverfahren Ausbau    Handschuhe tragen, um Handverletzungen zu vermeiden.
