Kia Stonic (YB): SRSCM / Seitenaufprallsensor (SIS)

Kia Stonic (YB) Reparaturanleitung / Rückhaltesystem / SRSCM / Seitenaufprallsensor (SIS)

Beschreibung und bedienung

Beschreibung

•

Das Seitenaufprallsensor (SIS)-System besteht auf zwei Druck-Seitenaufprallsensoren (P-SIS), die in der Mitte der beiden Vordertürmodule (links und rechts) untergebracht sind, sowie zwei SIS, die sich in den B-Säulen (links und rechts) befinden, und zwei hinteren SIS, die sich in den C-Säulen (links und rechts) befinden.

•	Der Druck-Seitenaufprallsensor wird auch als P-SIS bezeichnet und erkennt bei einer Kollision den Druck an seiner Befestigungsposition.

•	Der Seitenaufprallsensor wird auch als A-SIS bezeichnet, da er die Beschleunigungskräfte erfasst.

•	Bei einer Kollision bestimmt das SRSCM unter Berücksichtigung des Kollisionssignals der SIS, ob der Airbag entfaltet wird oder nicht und legt den Zeitpunkt der Entfaltung fest.

Bauteile und bauteile-Übersicht

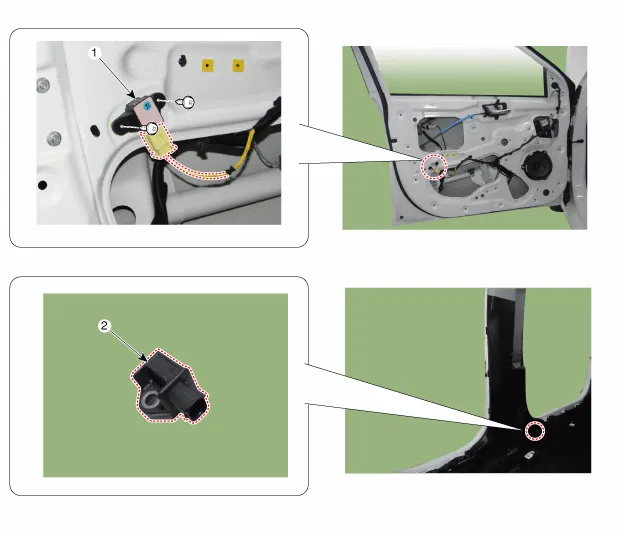

BAUTEILE-ÜBERSICHT

1. Druck-Seitenaufprallsensor (P-SIS)

2. Frontaufprall-Beschleunigungssensor (G-SIS)

Reparaturverfahren

AUS- UND EINBAU

Druckseitenaufprallsensor (P-SIS)

1.	Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens dreißig Sekunden warten.

2.	Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Druck-Seitenaufprallsensor (A) entfernen.

Befestigungsschraube des Seiten-Druckaufprallsensors lösen und den Sensor (A) entfernen.

Anzugsdrehmoment:

3,0 - 4,0 Nm (0,3 - 0,4 kgm)

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Frontaufprall-Seitenbeschleunigungssensor (G-SIS)

1.	Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens dreißig Sekunden warten.

2.	B-Säulenverkleidung abbauen. (Siehe Karosserie - "B-Säulenverkleidung")

Steckverbinder (A) des Seitenaufprallsensors abziehen und Schraube (B) lösen, dann Sensor entfernen.

Anzugsdrehmoment:

3,0 - 4,0 Nm (0,3 - 0,4 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
