Kia Stonic (YB): Kupplungsystem / Regler

Kia Stonic (YB) Reparaturanleitung / Kupplungsystem / Regler

Bauteile und bauteile-Übersicht

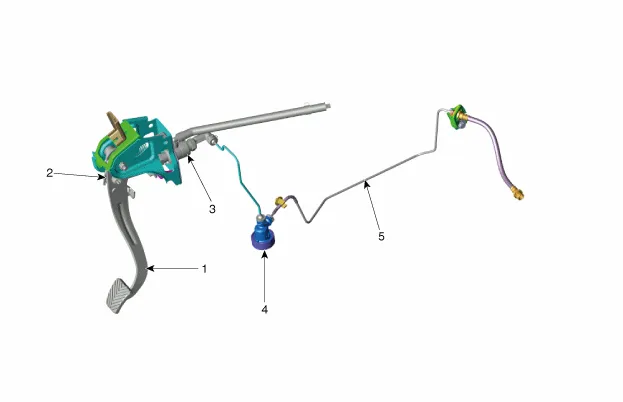

BAUTEILE-ÜBERSICHT

[Benzin 1.0, Diesel 1.6]

1. Kupplungspedal
2. Kupplungsschalter / Zündschlossschalter
3. Hauptzylinder

4. Kupplungsregler
5. Kupplungsleitung

Reparaturverfahren

Ausbau

[Benzin 1.0, Diesel 1.6]

1.	Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

2.	Luftfilter herausnehmen. D 1.6 NEW U TCI (Siehe Motormechanik - "Luftfilter") G 1,0 T-GDI (Siehe Motormechanik - "Luftfilter")

3.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. D 1.6 NEW U TCI (Siehe Motorelektrik - "Batterie") G 1,0 T-GDI (Siehe Motorelektrik - "Batterie")

4.	Das ECM herausnehmen. D 1.6 NEW U TCI (Siehe Motorsteuerung / Kraftstoffsystem - "Motorsteuermodul (ECM)") G 1,0 T-GDI (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)")

5.	Kraftstofffilter ausbauen.[Nur Diesel 1,6] D 1.6 NEW U TCI (Siehe Motorsteuerung / Kraftstoffsystem - "Kraftstofffilter")

6.	Sicherungsstifte (A) entfernen und Regler (B) ausbauen.[Benzin 1.0]

7.	Die Muttern (A) lösen und den Regler (B) ausbauen.[Diesel 1,6]

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

2.	Nach dem Einbau und Einfüllen der Bremsflüssigkeit Entlüftungsverfahren im Kupplungsausrückzylinder durchführen. [Benzin 1,0 T-GDI] (Siehe Kupplungsausrückzylinder - "Einstellung") [Diesel 1,6] (Siehe Konzentrischer Nehmerzylinder - "Einstellung")
