Kia Stonic (YB): Elektrische Außenspiegel / Spiegelschalter

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Elektrische Außenspiegel / Spiegelschalter

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

FAHRERFENSTERHEBERSCHALTER

Schematische darstellungen

Schaltplan

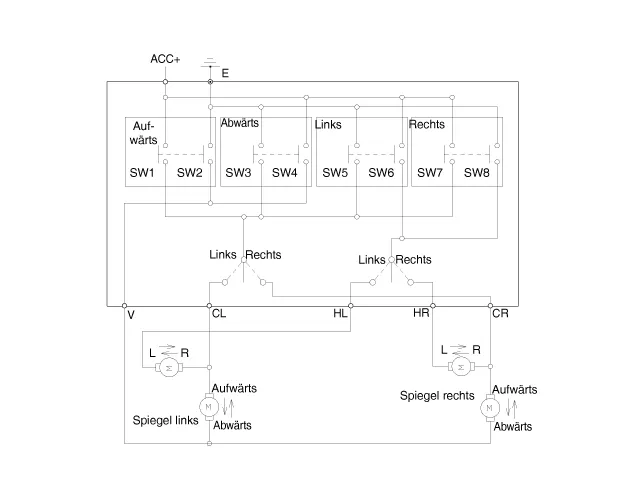

[Spiegel nicht einklappbar]

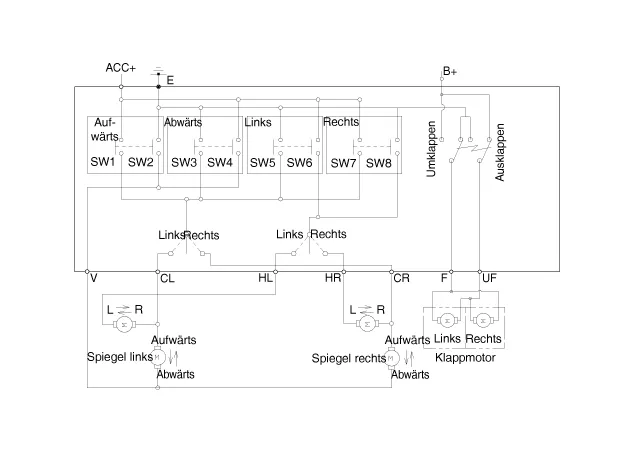

[Einklappbarer Spiegel]

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Linke Vordertürverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Elektrisch verstellbaren Außenspiegel (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.

Einbau

1.	Elektrischen Außenspiegelschalter einbauen.

2.	Steckverbinder anschließen und Vordertürverkleidung anbringen.

3.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

1.	Linke Vordertürverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

2.	Elektrischen Außenspiegelschalter (A) von der Türverkleidung abbauen.

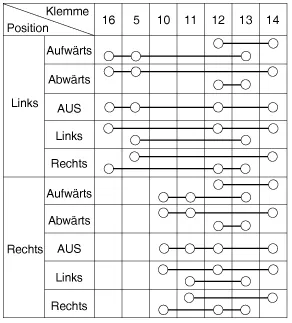

3.	In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen. [Schalter elektrisch verstellbarer Spiegel] [Elektrischer Spiegelklappschalter]
