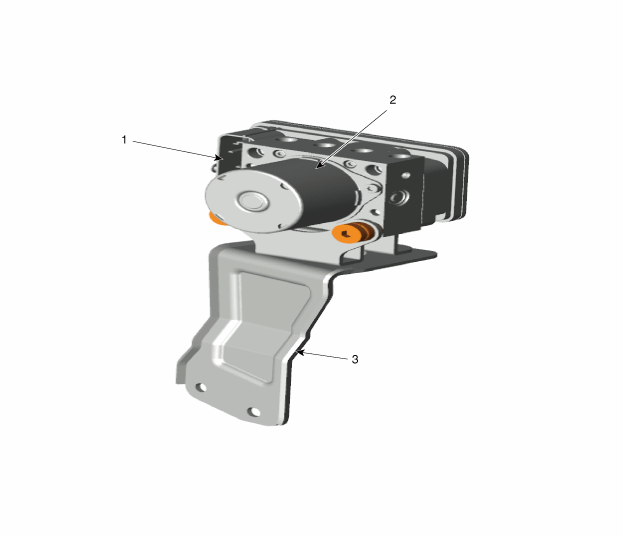

| BAUTEILE-ÜBERSICHT |

| 1. ABS-Steuermodulstecker 2. ABS-Steuergerät |
3. ABS-Halterung |
| Ausbau |
| 1. |
Zündung ausschalten und Minuskabel (-) der Batterie abklemmen. |
| 2. |
Bremsflüssigkeit mit einer geeigneten Pumpe/Spritze aus dem Vorratsbehälter absaugen.
|
| 3. |
Sicherung des ABS-Steckverbinders (A) hochziehen und den Steckverbinder abziehen.
|
| 4. |
Die Bremsschläuche von der ABS abtrennen, indem die Muttern in Gegenuhrzeigerrichtung mit einem Schlüssel gelöst werden.
|
| 5. |
Muttern (A) der ABS-Steuermodulhalterung lösen und die Halterung ausbauen.
|
| Einbau |
| 1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
| 2. |
Nach dem Einbau das Bremssystem entlüften. (Siehe Bremssystem - "Bremssystem") |
| 3. |
Variantencodierung durchführen. |
| 4. |
Kalibrierung des Sensors für automatische Erkennung durchführen. |
| 5. |
Kalibrierung des Längsbeschleunigungssensors durchführen. |
| Verwendung des Diagnosegerätes |
Diagnoseverfahren wie unten gezeigt mit Diagnosegerät durchführen:
Den Selbstdiagnosesteckverbinder (16 polig) unter dem seitlichen Armaturenbrett auf der Fahrerseite mit dem Selbstdiagnosegerät verbinden, dann die Zündung einschalten und das Selbstdiagnosegerät einschalten.

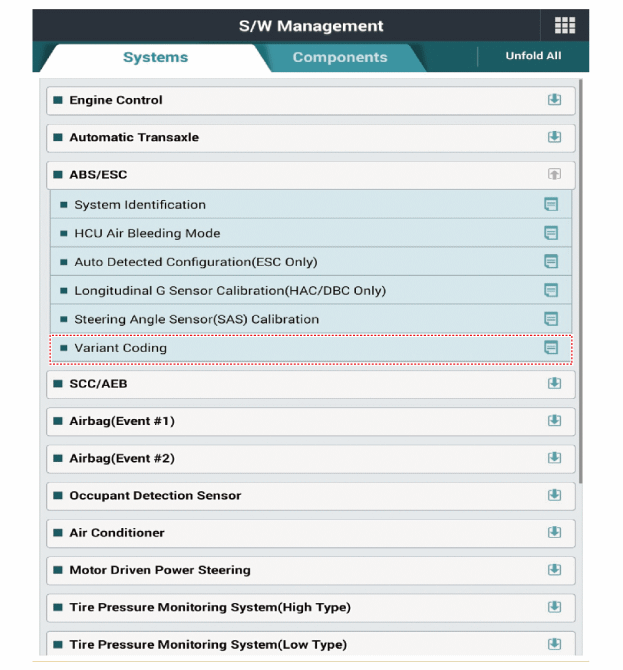

"Fahrzeugmodell" und "ABS/ESC" auf dem KDS-Auswahlbildschirm wählen, dann OK drücken.

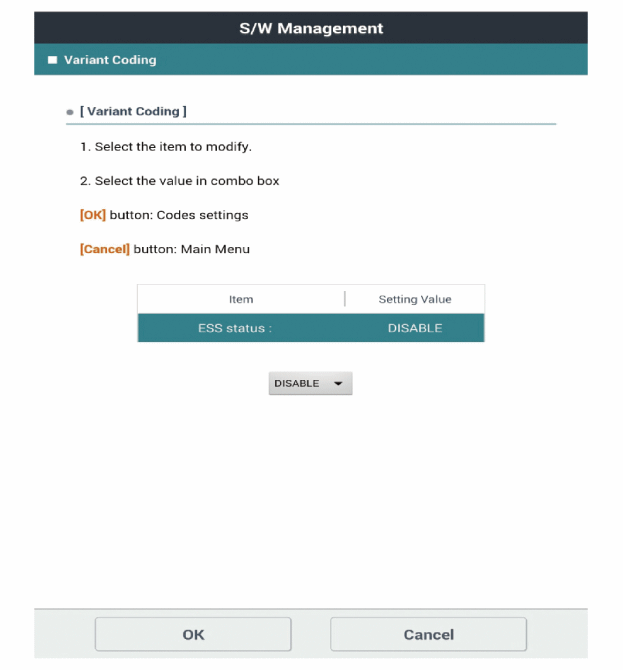

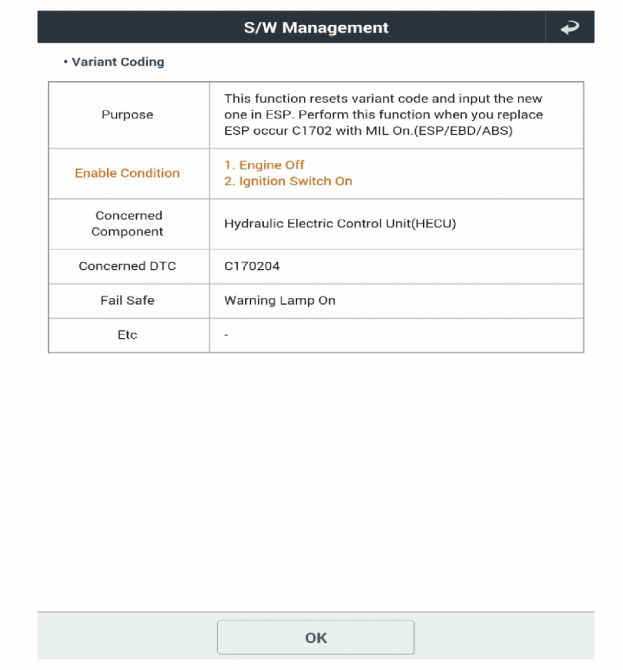

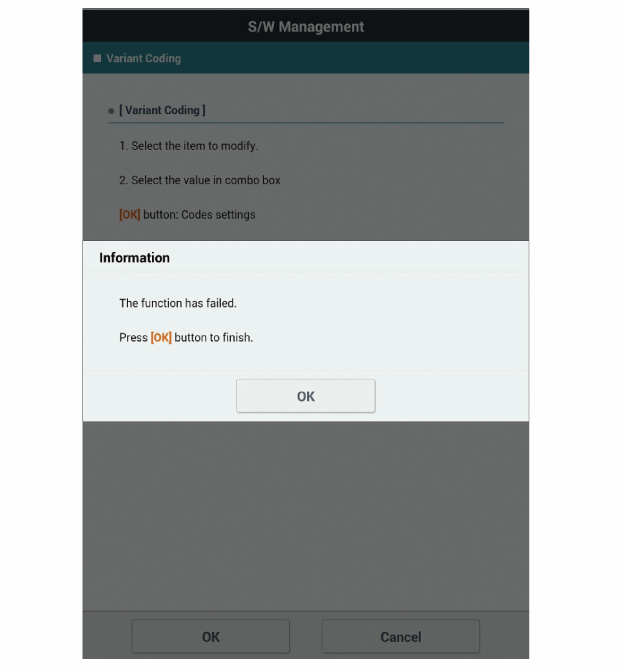

| [VARIANTEN-CODIERUNG] |

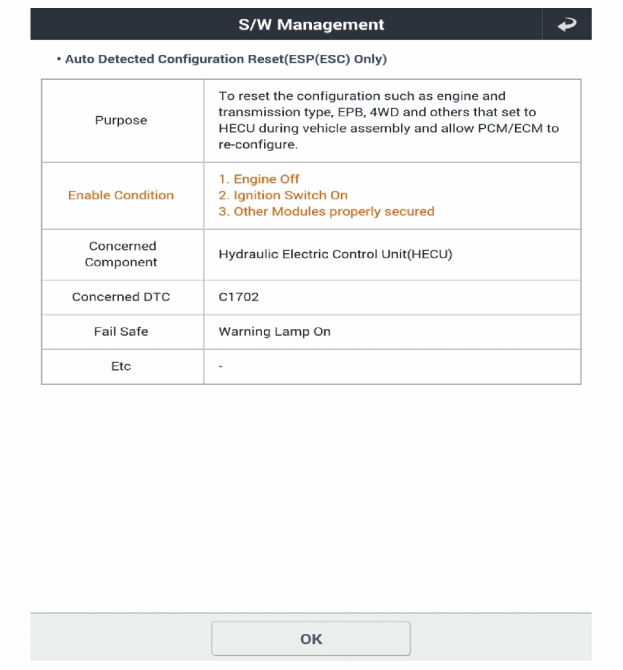

| [Automatisch erfasste Sensorkalibrierung] |


| [Kalibrierung des Längsbeschleunigungssensors] |
