Kia Stonic (YB): Elektrisch verchromter Innenrückspiegel / Rückfahrmonitor (RVM)

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Rückfahrmonitor (RVM)

Bauteile und bauteile-Übersicht

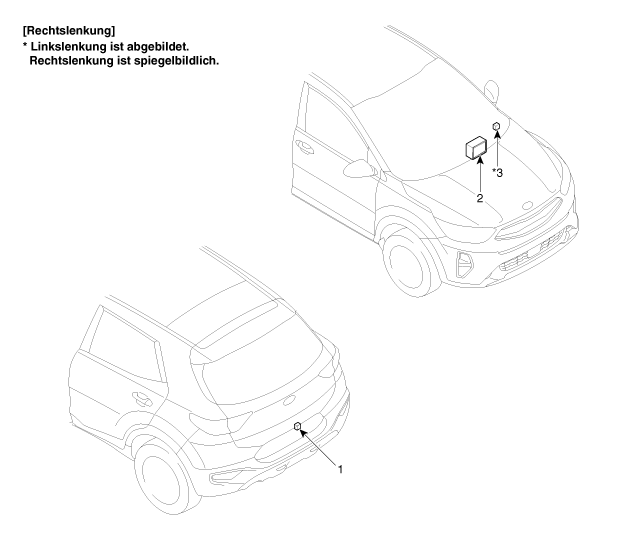

BAUTEILE-ÜBERSICHT

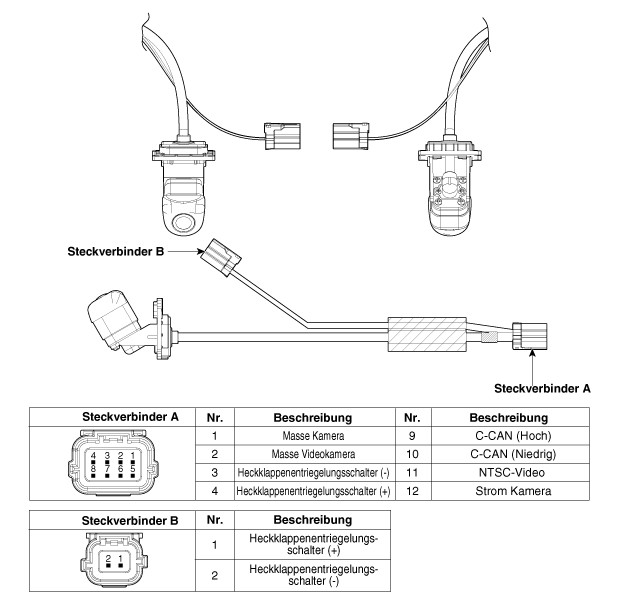

1. Kamera für die Rückansicht
2. AVN-Haupteinheit

3. Lenkwinkelsensor

Beschreibung und bedienung

Beschreibung

1.	Um die Sicht des Fahrers nach hinten zu verbessern, wird ein Bildsignal von der Fahrzeugrückseite empfangen und auf dem Monitor der AVN-Haupteinheit oder der linken Seite des Innenrückspiegels angezeigt.

2.	Der Rückfahrmonitor ist ein Zusatzgerät, das den toten Winkel auf dem Überwachungsbildschirm angezeigt. Er wird automatisch aktiviert, wenn die Getriebeposition "R" länger als 3 s vorliegt.

3.	Zeigt den geschätzten Bahnverlauf gemeinsam mit einer Führungslinie für den Parkvorgang entsprechend des Einschlagwinkels des Lenkrads an. (Es gibt kein separates Gerät.)

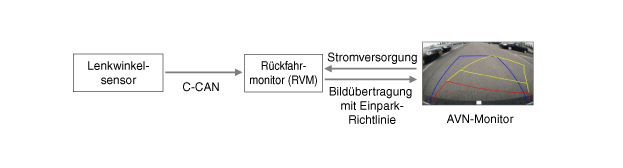

Systemstruktur (über Lenkbewegungen gesteuerter Rückfahrmonitor)

Schematische darstellungen

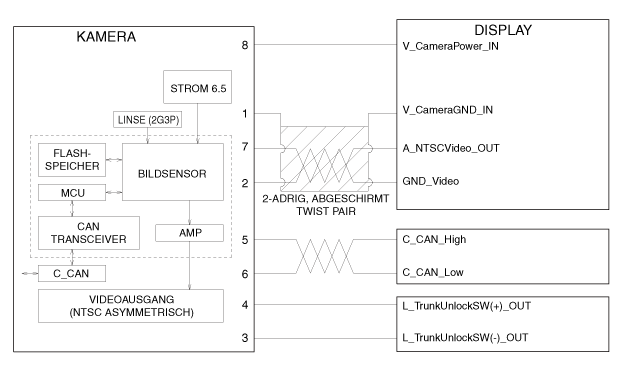

Schaltplan

Reparaturverfahren

Ausbau

Bei schlechter Qualität oder schlechter Scharfstellung das Kameraobjektiv auf Verschmutzung und Fremdkörper prüfen.

1.	Batteriemassekabel abklemmen.

2.	Heckklappenverkleidung abbauen. (Siehe Karosserie - "Heckklappenverkleidung")

3.	Steckverbinder (A) des Heckklappen-Außengriffs abtrennen.

4.	Rückfahrkamera (A) durch Drücken der Sicherheitsstifte entfernen.

Einbau

1.	Die Rückfahrkamera einbauen.

2.	Steckverbinder der Rückfahrkamera anschließen.

3.	Heckklappenverkleidung einbauen.

4.	Minuspol (-) der Batterie anschließen.
