Kia Stonic (YB): Abgaskontrollsystem / Regelung der Kurbelgehäuseentlüftung

Kia Stonic (YB) Reparaturanleitung / Abgaskontrollsystem / Regelung der Kurbelgehäuseentlüftung

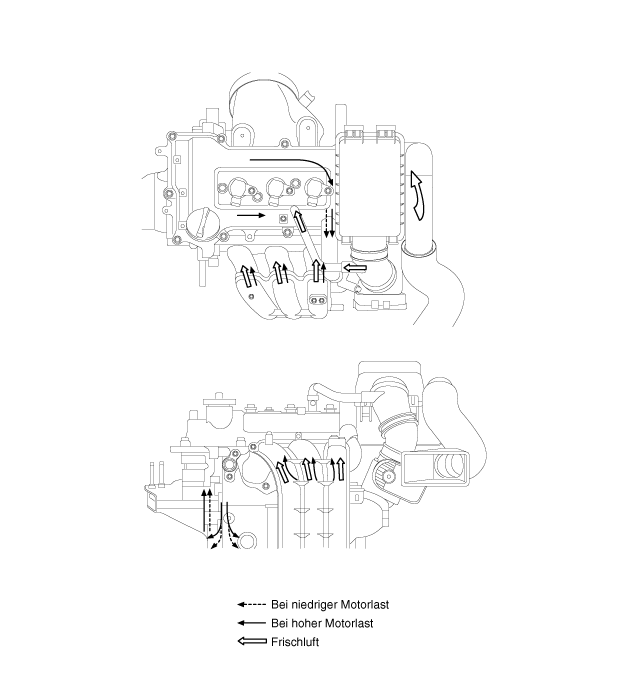

Schematische darstellungen

SCHALTPLAN

Reparaturverfahren

PRÜFUNG

1.	Nach Abziehen des Unterdruckschlauchs vom PCV-Ventil das PCV-Ventil ausbauen.

2.	Das PCV-Ventil wieder an den Unterdruckschlauch anschließen.

Motor im Leerlauf laufen lassen. Einen Finger auf das offene Ende des PCV-Ventils legen und feststellen, ob Saugrohrunterdruck spürbar ist.

Der Kolben im PCV-Ventil bewegt sich im Unterdruck hin und her.

4.	Wenn kein Unterdruck zu spüren ist, die Funktion des PCV überprüfen. Wenn das Ventil korrekt funktioniert, den Dampfschlauch reinigen oder ersetzen.

PCV-Ventil (Kurbelgehäuseentlüftung)

❮Technische Daten

Überprüfen. überprüfen. SPÜLMAGNETVENTIL (PCSV) ▷ Spezifikation Pos. SPEZIFIKATION Spulenwiderstand (Ω) 22,0 ~ 26,0 [20°C] Anzugsdrehmoment Anzugsdrehmomente Pos.

PCV-Ventil (Kurbelgehäuseentlüftung)❯

Beschreibung und bedienung ARBEITSPRINZIP Reparaturverfahren Ausbau 1. Dampfschlauch (A) abnehmen. 2.
