Kia Stonic (YB): AVN-System / Multimediaanschluss

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / AVN-System / Multimediaanschluss

Schematische darstellungen

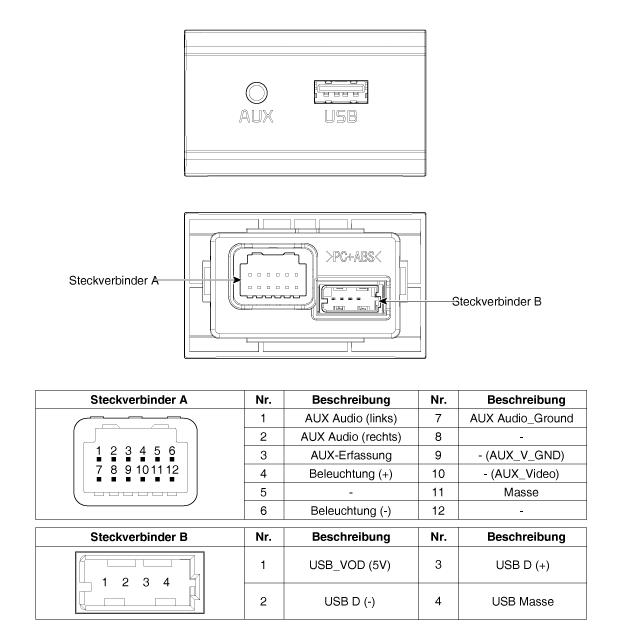

Schaltplan

Beschreibung und bedienung

Beschreibung

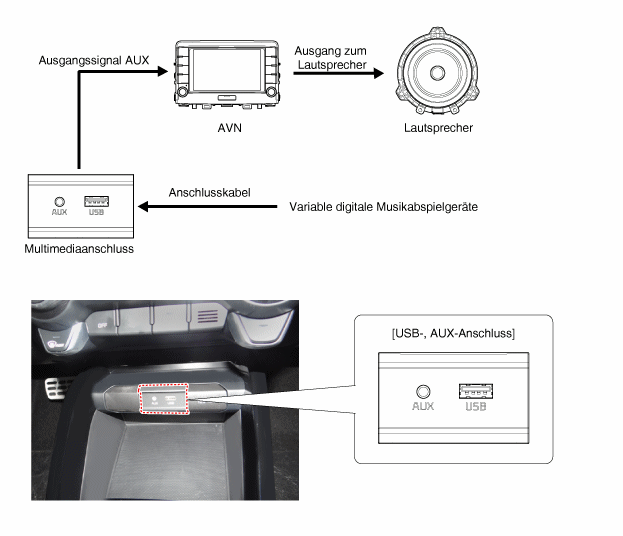

Der Multimedia-Anschluss an der oberen Konsolenabdeckung ist für Kunden gedacht, die Musik von externen, tragbaren Abspielgeräten wie MP3-Playern usw. über das Soundsystem der Audioanlage des Fahrzeugs hören möchten. In diesem Fahrzeug hat der Kunde die Möglichkeit dazu.

Wenn der Ausgangspegel der externen Medien nicht den Spezifikationen des AUX-Eingangs entspricht, können Tonverzerrungen auftreten, obwohl die Audioeinheit nicht defekt ist.

Reparaturverfahren

Ausbau

Multimediaanschluss

Handschuhe anziehen, um die Hände zu schützen.

•	Zum Abhebeln den Schlitzschraubendreher oder das Abhebelwerkzeug sowie die beteiligten Teile mit Klebeband umwickeln, um eine Beschädigung zu vermeiden.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Batteriemassekabel abklemmen.

2.	Obere Abdeckung der vorderen Konsole abnehmen. (Siehe Kapitel Karosserie - "Bodenkonsole")

3.	Befestigungshaken lösen und Multimediabuchse (A) abnehmen.

USB-Ladegerät

Handschuhe anziehen, um die Hände zu schützen.

•	Zum Abhebeln den Schlitzschraubendreher oder das Abhebelwerkzeug sowie die beteiligten Teile mit Klebeband umwickeln, um eine Beschädigung zu vermeiden.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Batteriemassekabel abklemmen.

2.	Bodenkonsole ausbauen. (Siehe Kapitel Karosserie - "Bodenkonsole")

3.	Steckverbinder (A) des USB-Ladegeräts abziehen.

4.	Befestigungshaken lösen und USN-Ladegerät (A) ausbauen.

Einbau

Multimediaanschluss

1.	Multimedia-Buchse einbauen.

2.	Vordere obere Konsolenabdeckung montieren.

Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass der Multimedia-Steckverbinder und die Steckverbinder der vorderen Konsolenablage richtig angeschlossen sind.

•	AVN-System auf normale Funktion prüfen.

USB-Ladegerät

1.	USB-Ladegerät einbauen.

2.	Steckverbinder des USB-Ladegeräts anschließen.

3.	Bodenkonsole einbauen.

Minuspol (-) der Batterie anschließen.

Sicherstellen, dass die Kabel und Stecker richtig angeschlossen sind.
