Kia Stonic (YB): Wartung / Sicherungen

Rechte Seite: Durchgebrannt

Die elektrische Anlage eines Fahrzeugs ist mit Sicherungen gegen Überlastung geschützt.

Dieses Fahrzeug hat zwei (bzw. drei) Sicherungskästen: einen im Seitenpolster auf der Fahrerseite, die anderen im Motorraum in der Nähe der Batterie.

Wenn eine der Leuchten, Zubehöre oder Steuerungen Ihres Fahrzeugs nicht funktioniert, prüfen Sie die entsprechenden Sicherung. Wenn eine Sicherung durchgebrannt ist, schmilzt das Element in der Sicherung.

Wenn die Elektroanlage nicht funktioniert, prüfen Sie zunächst den Sicherungskasten auf der Fahrerseite. Bevor Sie eine durchgebrannte Sicherung austauschen, trennen Sie das Batterie- Minuskabel.

Ersetzen Sie eine durchgebrannte Sicherung immer mit einer Sicherung derselben Nennleistung.

Wenn auch die Ersatzsicherung durchbrennt, weist dies auf ein Problem in der Elektrik hin. Vermeiden Sie den Betrieb der betroffenen Anlage und wenden Sie sich umgehend an eine Fachwerkstatt. Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.

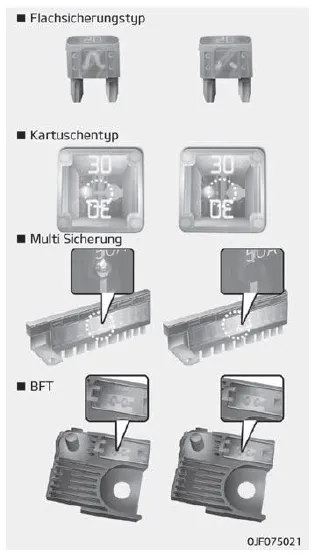

Es werden drei Arten von Sicherungen verwendet: Flachsicherungen für niedrigere Stromstärken, Kartuschen und Mehrfachsicherungen für höhere Stromstärken.

WARNUNG

Sicherungen ersetzen

• Ersetzen Sie eine Sicherung immer ausschließlich mit einer Sicherung derselben Nennleistung.
• Eine Sicherung mit höherer Nennleistung könnte Schäden und möglicherweise einen Brand verursachen.
• Verwenden Sie niemals einen Draht oder Aluminiumfolie statt der ordnungsgemäßen Sicherung, nicht einmal als provisorische Reparatur. Dies könnte zu einer erheblichen Beschädigung der elektrischen Anlage und auch zu einem Brand führen.
• Verändern Sie die elektrische Verkabelung des Fahrzeugs nicht und fügen Sie keine Bauteile hinzu.

ACHTUNG

Verwenden Sie für den Ausbau einer Sicherung weder einen Schraubendreher noch einen anderen Gegenstand aus Metall, weil dies einen Kurzschluss auslösen und die elektrische Anlage beschädigen kann.

HINWEIS

• Für den Austausch von Sicherungen die Zündung auf „OFF” stellen, alle elektrischen Geräte ausschalten und den Batterieminuspol trennen.
• Das Etikett des Sicherungs-/ Relaiskastens kann je nach Ausstattung abweichen.

ACHTUNG

• Achten Sie beim Austauschen einer durchgebrannten Sicherung oder eines Relais mit einem neuen Bauteil darauf, dass die neue Sicherung bzw. das neue Relais fest in den Klammern sitzt. Nicht richtig sitzende Sicherungen oder Relais können Schäden an der Verkabelung und der Elektroanlage des Fahrzeugs und möglicherweise einen Brand verursachen.
• Bauen Sie keine Sicherungen, Relais und Klemmen aus, die mit Schrauben oder Muttern gesichert sind. Die Sicherungen, Relais und Klemmen werden möglicherweise unvollständig befestigt, was zu einem Brand führen kann. Wenn mit Schrauben oder Muttern befestigte Sicherungen, Relais und Anschlüsse durchbrennen, wenden Sie sich an eine Fachwerkstatt. Kia empfiehlt, sich an einen Kia-Vertragshändler/ Servicepartner zu wenden.
• Setzen Sie keine anderen Objekte als Sicherungen oder Relais (wie Schraubenzieher oder Kabel) in die Sicherungs-/Relaisanschlüsse ein. da dies zu einem Kontaktfehler und zu einer Fehlfunktion des Systems führen kann.
• Führen Sie keine Schraubendreher oder Zubehörverkabelung in die Klemme ein, die nur für Sicherungen und Relais vorgesehen ist. Die elektrische Anlage und Verkabelung des Fahrzeuginnenraums kann durch Kontaktfehler beschädigt oder verbrannt werden.
• Bei direktem Anschluss an das Kabel an der Rückleuchte oder bei Verwendung einer Austauschlampe mit höherer als der vorgesehenen Leistungsaufnahme, z. B. bei Anhängerbetrieb, kann der innere Anschlussblock in Brand geraten.

ACHTUNG

Prüfen Sie die Batteriekappe per Sichtprüfung auf sicheren Verschluss. Wenn die Batteriekappe nicht sicher verschlossen ist, kann Feuchtigkeit in das System eindringen und die elektrischen Komponenten beschädigen.

HINWEIS

Die eigenmächtige Verkabelung bei der Nachrüstung von Geräten ist verboten

Eine eigenmächtige Verkabelung im Fahrzeug kann zu Gefahren durch Fehlfunktionen und zu Beeinträchtigungen der Leistungsfähigkeit des Fahrzeugs führen. Eine eigenmächtige Verkabelung insbesondere bei der Nachrüstung von AVN- oder Diebstahlalarmsystemen, Motorfernsteuerungen, PKW-Telefonanlagen oder Radio kann das Fahrzeug beschädigen und zu Bränden führen.

HINWEIS

Umbau verboten

Versuchen Sie nicht, das Fahrzeug umzubauen. Dies ist unzulässig und kann die Leistungsfähigkeit, Lebensdauer und Sicherheit des Fahrzeugs beeinträchtigen. Darüber hinaus sind durch Umbau verursachte Probleme nicht von der Garantie abgedeckt. Bedenken Sie die Sicherheitsprobleme, die durch den Umbau des Fahrzeugs mit nicht genehmigten elektrischen Vorrichtungen (Leuchten, Black Box, elektrische Geräte, Diagnosegeräte, Kommunikationsgeräte usw.) entstehen. Umbauten können Fehlfunktionen des Fahrzeugs, Beschädigungen der Verkabelung, Entladungen der Batterie, Beschädigungen der elektrischen Anschlüsse und Brände verursachen.

HINWEIS

Vorsichtsmaßnahmen bei der Tönung von Scheiben

Scheibentönungen (insbesondere Metallfolien) können zu Kommunikationsproblemen, schlechtem Radioempfang und zu Fehlfunktionen des automatischen Lichtsystems durch starke Veränderungen der Ausleuchtung innerhalb des Fahrzeugs führen. Die verwendete Lösung kann darüber hinaus elektrische und elektronische Geräte beeinträchtigen und zu Fehlfunktionen und Defekten führen.
