Kia Stonic (YB): Sicherungen / Beschreibung der Sicherungsund Relaiskästen

Auf der Unterseite der Sicherungs-/ Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/ Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

HINWEIS

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

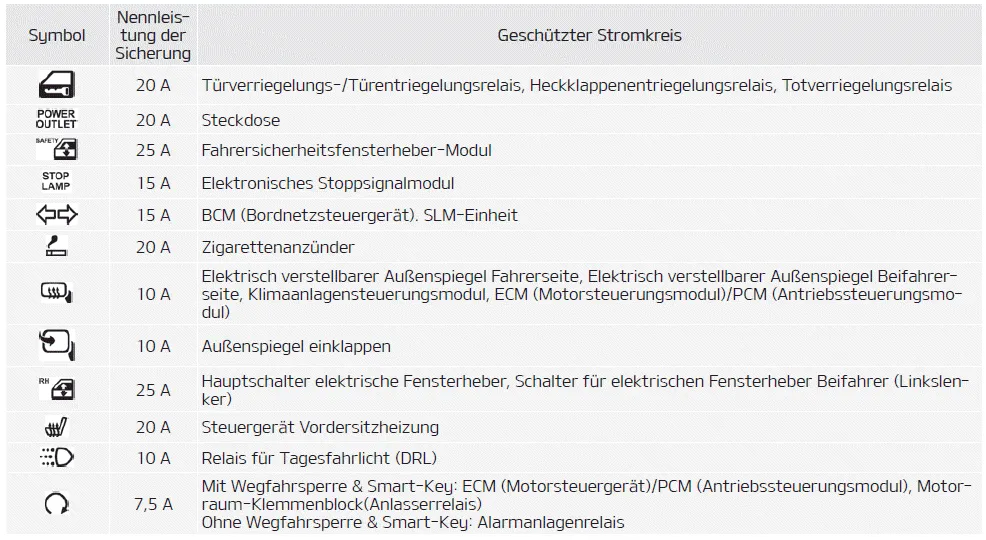

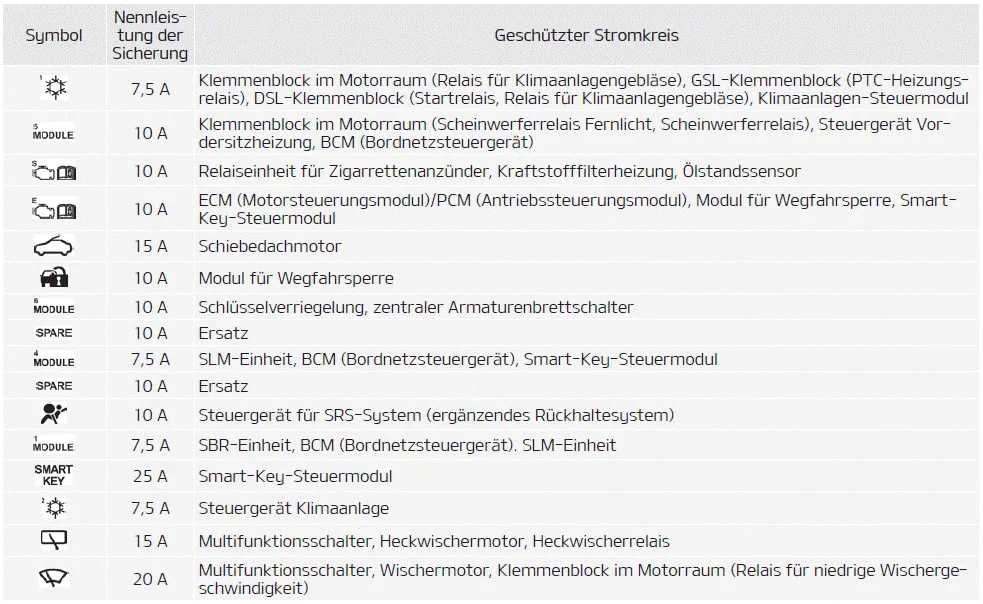

Sicherungskasten auf der Fahrerseite

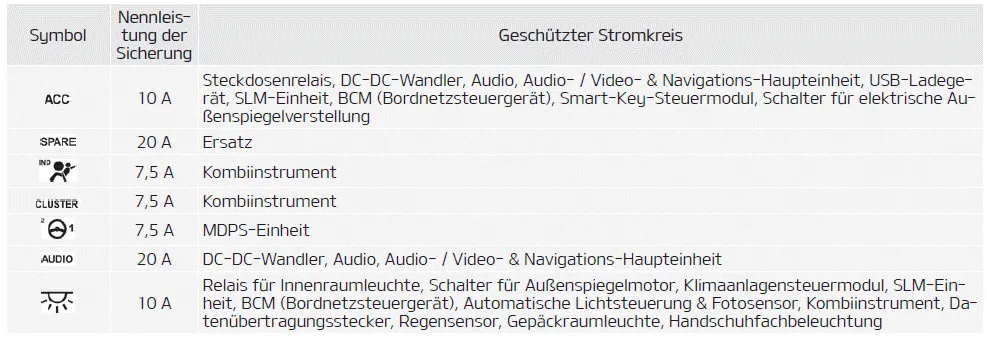

Armaturenbrett (Sicherungskasten auf der Fahrerseite)

Sicherungskasten im Motorraum

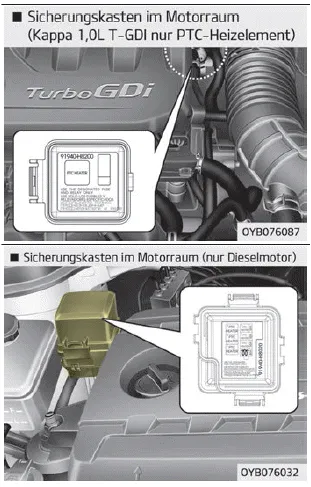

Sicherungskasten im Motorraum (nur Dieselmotor)

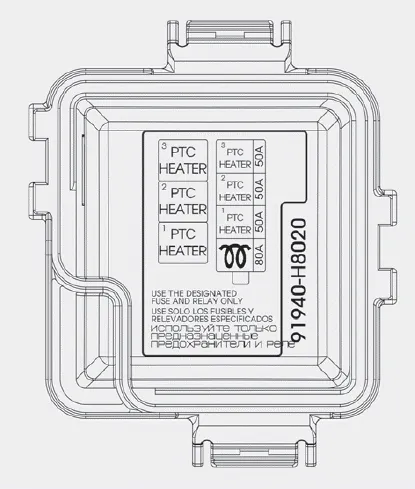

Sicherungskasten im Motorraum (Kappa 1,0L T-GDI nur PTC-Heizelement)

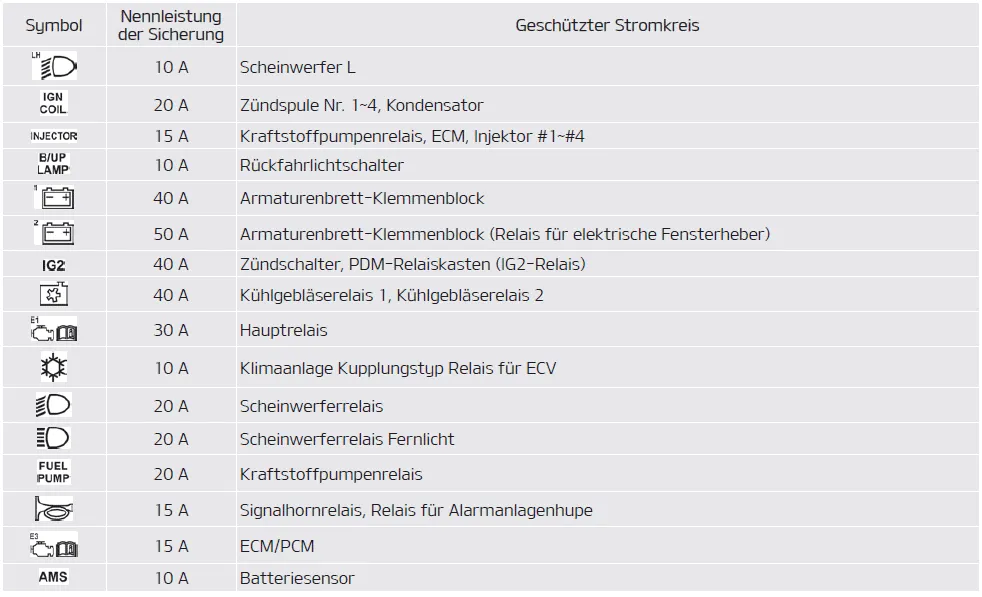

Sicherungskasten im Motorraum (Kappa 1,0L T-GDI Benzinmotor)

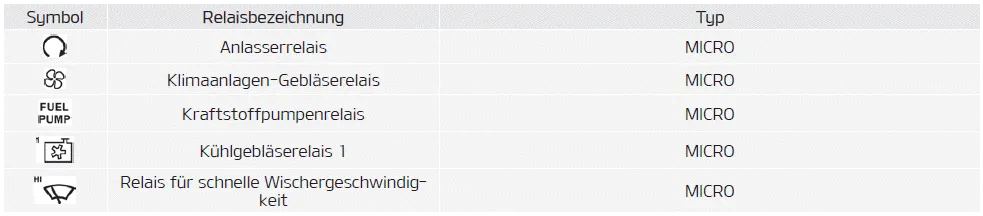

Relais (Kappa 1,0L T-GDI Benzinmotor)

Sicherungskasten im Motorraum (Kappa 1.2L MPI Benzinmotor)

Relais (Kappa 1,2 Liter MPI Benzinmotor)

Sicherungskasten im Motorraum (Kappa 1,4L MPI Benzinmotor)

Relais (Kappa 1,4 Liter MPI Benzinmotor)

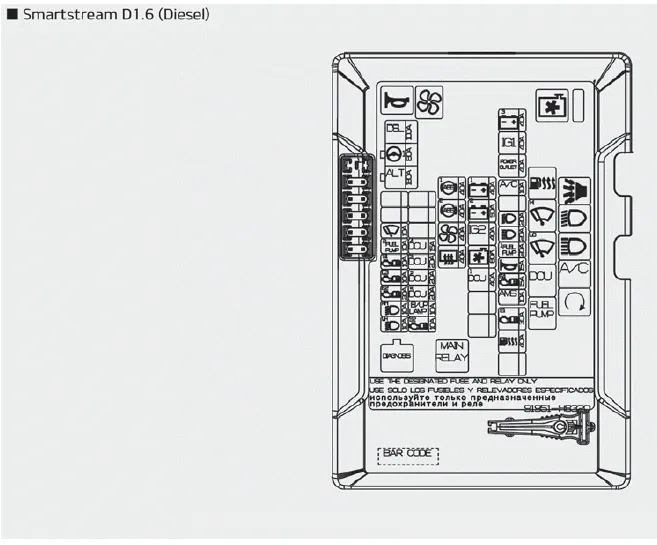

Motorraum, Sicherungskasten (Smartstream D1.6)

Relais (Smartstream D1.6)

Diesel-Sicherungskasten (Smartstream D1.6)
