Kia Stonic (YB): Innenverkleidung / Seitliche kofferraumverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / Seitliche kofferraumverkleidung

Bauteile und bauteile-Übersicht

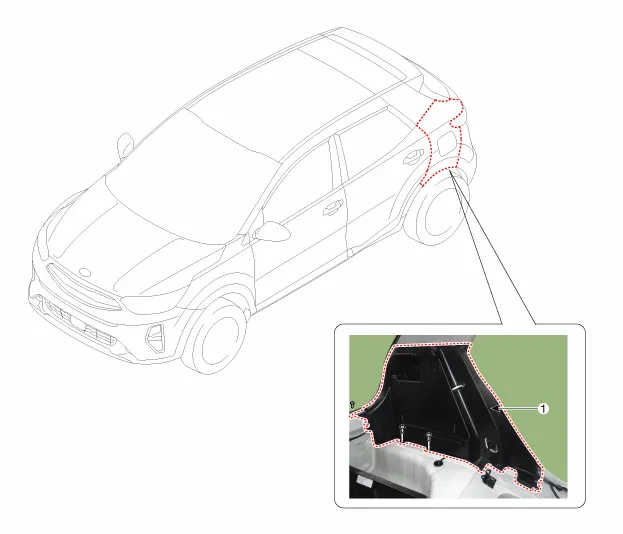

BAUTEILE-ÜBERSICHT

1. Kofferraumseitenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Befestigungsschrauben lösen und Rücksitzpolster (A) ausbauen.

2.	Hintertür-Dichtungsprofil und Heckklappendichtungsleiste entfernen.

3.	Gepäckraumabdeckung (A) entfernen.

4.	Hintere Querverkleidung (A) herausnehmen.

Befestigungsschraube lösen, dann untere Verankerung des Rücksitzgurts (A) abtrennen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

6.	Befestigungsschrauben lösen, dann Kofferraumseitenverkleidung (A) entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
