Kia Stonic (YB): Innenverkleidung / Heckquerverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / Heckquerverkleidung

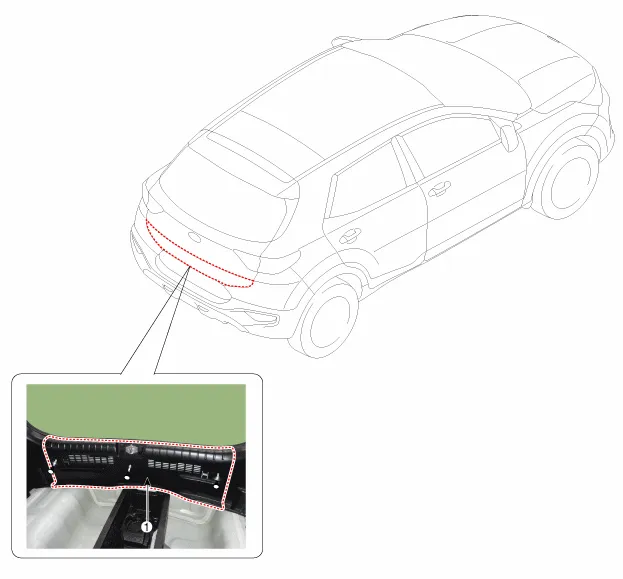

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Heckquerträgerverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Gepäckraumabdeckung (A) entfernen.

2.	Heckklappendichtungsprofil abziehen.

3.	Hintere Querverkleidung (A) herausnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.
