Kia Stonic (YB): Rücksitzgurt / Rücksitzgurtschnalle

Bauteile und bauteile-Übersicht

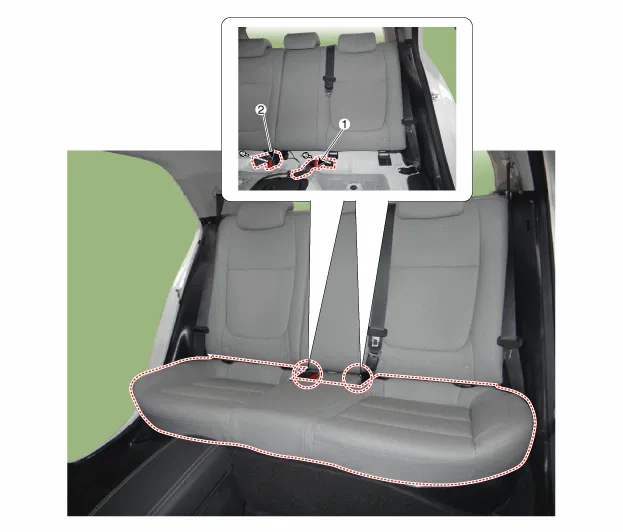

BAUTEILE-ÜBERSICHT

1. Rücksitzgurtschloss [rechts]
2. Rücksitzgurtschloss [links]

Reparaturverfahren

AUS- UND EINBAU


Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen.

1.

Rücksitzpolstereinheit ausbauen (A).

2.

Befestigungsschraube lösen, dann Rücksitzgurtschloss (A) ausbauen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 Kgm)

3.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
