Kia Stonic (YB): Schaltgetriebesystem / Rückfahrscheinwerferschalter

Kia Stonic (YB) Reparaturanleitung / Schaltgetriebesystem / Schaltgetriebesystem / Rückfahrscheinwerferschalter

Technische daten

Technische Daten

Pos.	Spezifizierte Stellung
Typ	EIN/AUS
BETRIEBSBEDINGUNG	Rückwärtsgang
Betriebsspannung	10V ~ 15V
Betriebstemperaturen	-30 °C bis 100 °C

Bauteile und bauteile-Übersicht

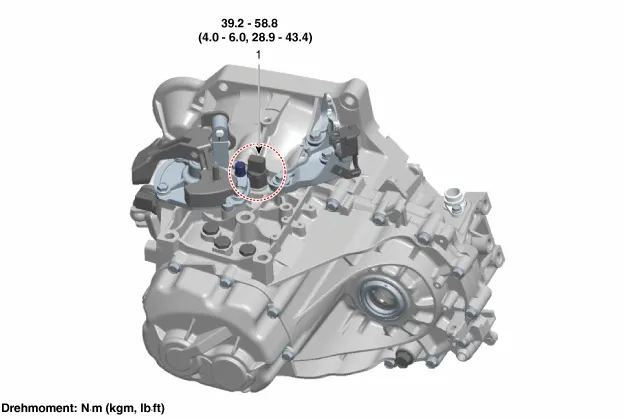

BAUTEILE-ÜBERSICHT

1. Rückfahrscheinwerferschalter

Beschreibung und bedienung

Beschreibung

•	Erkennt das Einlegen des Rückwärtsgangs.

•	Wird der Rückwärtsgang eingelegt, schaltet der Rückwärtsgangmitnehmer den Rückfahrleuchtenschalter durch Drücken auf die Schalterwelle ein.

Reparaturverfahren

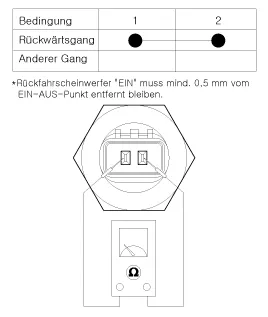

PRÜFUNG

1.	Luftfiltereinheit ausbauen. (Siehe Kapitel Motormechanik - "Luftfilter")

2.	Stecker (A) des Rückfahrscheinwerfersschalter abziehen.

3.	Auf Durchgang zwischen Strom- und Signalklemme prüfen.

Ausbau

1.	Luftfiltereinheit ausbauen. (Siehe Kapitel Motormechanik - "Luftfilter")

2.	Stecker (A) des Rückfahrscheinwerfersschalter abziehen.

Rückfahrscheinwerferschalter (A) ausbauen.

Anzugsdrehmoment:

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Der Rückfahrleuchtenschalter muss durch einen neuen ersetzt werden. (Nicht wiederverwenden.)
