Kia Stonic (YB): Schaltgetriebesystem / Leerlaufschalter

Kia Stonic (YB) Reparaturanleitung / Schaltgetriebesystem / Schaltgetriebesystem / Leerlaufschalter

Technische daten

Technische Daten

Pos.	Spezifizierte Stellung
Typ	EIN → AUS
BETRIEBSBEDINGUNG	Leerlauf
Betriebsspannung	10 V - 15 V
Betriebstemperatur	-30 °C bis 100 °C

Bauteile und bauteile-Übersicht

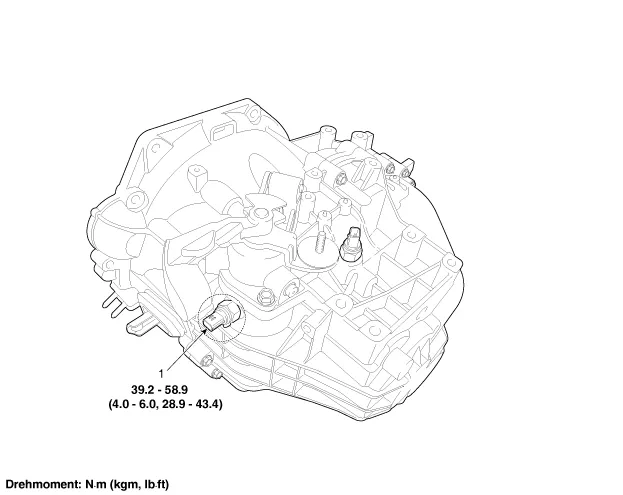

BAUTEILE-ÜBERSICHT

1. Neutralschalter

Beschreibung und bedienung

Beschreibung

•	Das Neutralschaltersignal wird im Neutralzustand an das ECM übertragen.

•	Das Signal wird bei einem Gangwechsel blockiert.

•	Wenn das Signal blockiert wird, steuert das ECM den Kennfeldwert der Kraftstoffeinspritzmenge für den 1. Gang, sodass das Fahrzeug ordnungsgemäß starten kann.

Reparaturverfahren

PRÜFUNG

1.	Luftfiltereinheit ausbauen. (Siehe Motormechanik - "Luftfilter)

2.	Stecker (A) des Neutralschalters abklemmen.

3.	Auf Durchgang zwischen Strom- und Signalklemme prüfen.

Ausbau

1.	Luftfiltereinheit ausbauen. (Siehe Motormechanik - "Luftfilter)

2.	Stecker (A) des Neutralschalters abklemmen.

Den Neutralschalter (A) ausbauen.

Anzugsdrehmoment.

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Der Neutraschalter muss durch einen neuen ersetzt werden. (Nicht wiederverwenden.)
