Bauteile und bauteile-Übersicht

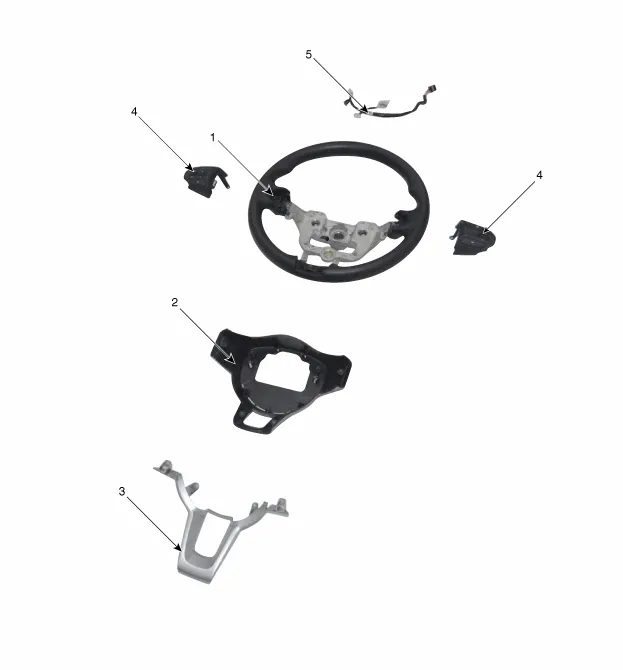

BAUTEILE-ÜBERSICHT

1. Lenkrad
2. Untere Abdeckung
3. Einfassung

4. Fernbedienungsschalter
5. Steckverbinder

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Lenkrad so drehen, dass die Vorderräder gerade nach vorne ausgerichtet sind.

3.	Das Fahrerairbag-Modul ausbauen. (Siehe Rückhaltesystem - "Fahrer-Airbag-Modul (DAB) und Wickelfeder")

4.	Stecker der Wickelfeder abklemmen.

Schraube lösen, dann das Lenkrad ausbauen.

Anzugsdrehmoment.

44,1 ~ 49,0 Nm (4,5 ~ 5,0 km)

•	Am Lenkrad keinen Hammer als Werkzeug anwenden, da dies zur Beschädigung der Lenksäule führen kann.

•	Schraube NICHT wiederverwenden.

ZERLEGUNG

1.	Lenkradschraube lösen.

2.	Schraube an der unteren Lenkradabdeckung lösen.

3.	Steckverbinder abziehen.

4.	Einfassung entfernen.

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
