Kia Stonic (YB): Lenkrad / Beheiztes Lenkrad

Kia Stonic (YB) Reparaturanleitung / Lenkung / Lenkrad / Beheiztes Lenkrad

Beschreibung und bedienung

Beschreibung

Bei manueller Auswahl bietet das Lenkradheizungssystem durch Erwärmen des Lenkrads einen erhöhten Komfort für den Fahrer.

Technische Daten

Pos.	SPEZIFIKATION
spannung	13,5 V ± 0,1 V, 80 W±10%

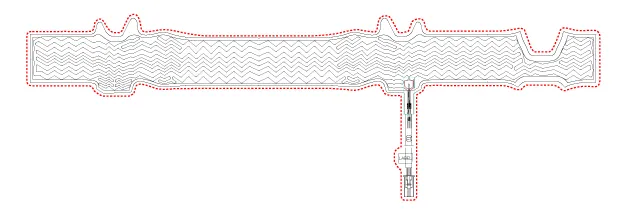

Widerstand der Heizunterlage	1,85 ± 0,2 Ω (bei 22°C ±1°C)
NTC-Widerstand	10,0 kΩ ± 3% (bei 23 - 27°C)

Schematische darstellungen

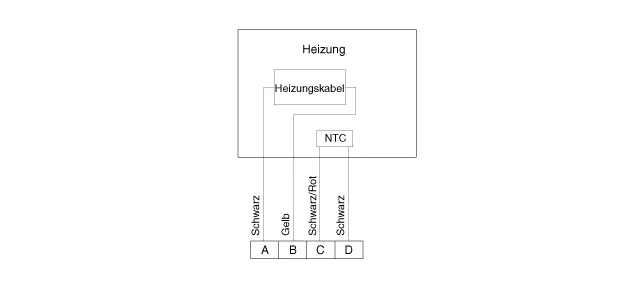

SCHALTPLAN

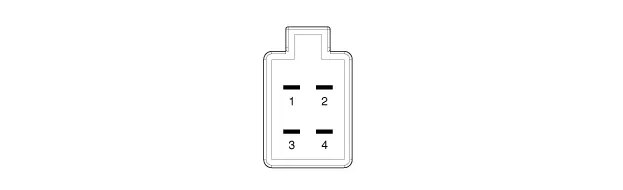

KABELSTECKER

KLEMMENBESCHREIBUNG

Gehäuse	Stift	FUNKTION	Kabelfarbe
PAD	a	Masse	Schwarz
	b	HEIZUNG	GELB
	c	NTC-	Schwarz / Rot
	D	NTC-	Schwarz

Reparaturverfahren

PRÜFUNG

1.	Widerstand von NTC und Heizunterlage messen. NTC Widerstand (Schwarz/Rot, Schwarz) : 10,0 kΩ ± 3% (bei 23 - 27°C) Widerstand der Heizunterlage (Gelb) : 1,85 ± 0,2 Ω (bei 22°C ±1°C)

Temperatur messen.

–	Die Temperatur des Lenkrads muss innerhalb von 6 Minute von -20 °C auf 20 °C steigen.

–	Die Temperatur des Lenkrads muss sich nach 25 Minuten bei 38°C eingependelt haben.
