Kia Stonic (YB): Kupplungsystem / Kupplungspedal

Kia Stonic (YB) Reparaturanleitung / Kupplungsystem / Kupplungspedal

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

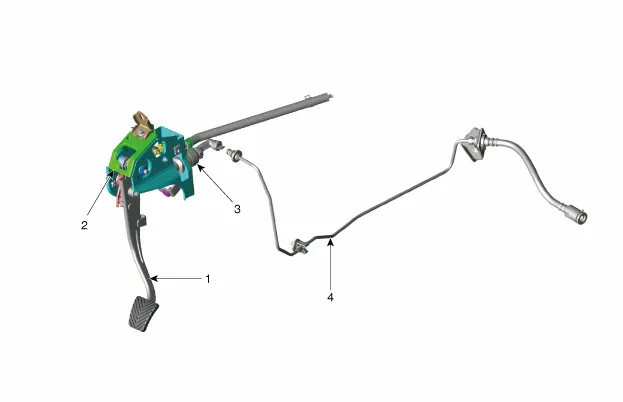

[Benzin 1,2, 1,4]

1. Kupplungspedal
2. Kupplungsschalter / Zündschlossschalter
3. Hauptzylinder
4. Kupplungsrohr

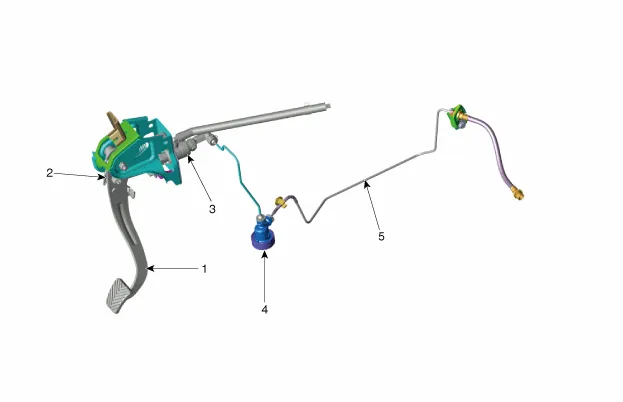

[Benzin 1.0, Diesel 1.6]

1. Kupplungspedal
2. Kupplungsschalter / Zündschlossschalter
3. Hauptzylinder
4. Kupplungsregler
5. Kupplungsleitung

    Technische daten Technische Daten Pos. Technische Daten Betriebsspannung Gleichstrom 12,5V Arbeitskraft Ausgangsposition: 0,25 ± 0,15 N (0,025 ± 0,015 kg) Volle Betätigungsposition: 0,8 ± 0,2 N (0,08 ± 0,02 kg) Betriebstemperatur -40 °C bis 80 °C Beschreibung und bedienung Beschreibung • Der Betrieb der Kupplung wird über das Signal des Kupplungsschalters erfasst.

    Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT [Benzin 1,2, 1,4] 1. Kupplungspedal 2. Kupplungsschalter / Zündschlossschalter 3.
