Kia Stonic (YB): Bremsanlage / Bremspedal

Kia Stonic (YB) Reparaturanleitung / Bremsanlage / Bremsanlage / Bremspedal

Bauteile und bauteile-Übersicht

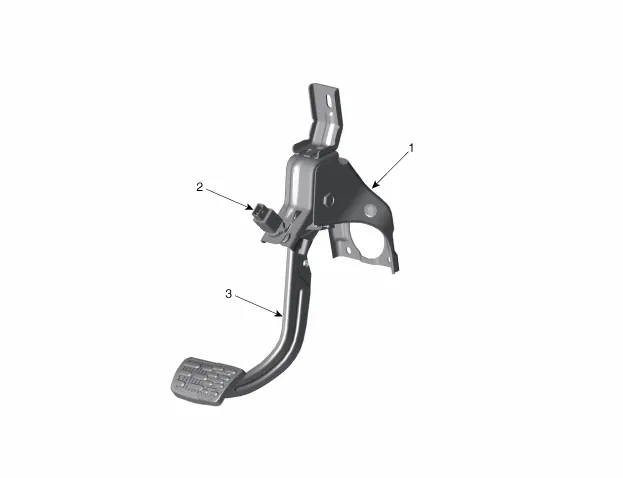

BAUTEILE-ÜBERSICHT

1. Bremsträgereinheit
2. Bremslichtschalter

3. Pedaleinheit

Reparaturverfahren

Ausbau

1.	Zündung "ausschalten" und Batterieminuspol (-) abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Steckverbinder (A) des Bremsschalters abziehen.

4.	Sicherungsstift (A) und Splint (B) trennen.

Befestigungsmuttern (A) des Bremspedals ausschrauben.

Anzugsdrehmoment:

16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgm)

PRÜFUNG

1.	Buchsen auf Verschleiß prüfen.

2.	Bremspedal auf Verformung und Verdrehung prüfen.

3.	Bremspedal-Rückholfeder auf Beschädigung prüfen.

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
