Kia Stonic (YB): ISG (Leerlaufabschalt & Go)-system / Bremskraftverstärker-Unterdrucksensor

Kia Stonic (YB) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / ISG (Leerlaufabschalt & Go)-system / Bremskraftverstärker-Unterdrucksensor

Beschreibung und bedienung

Beschreibung

Der Bremskraftverstärker ist mit einem teilweisen Unterdrucksensor ausgestattet, um in jeder Situation eine angemessene Bremskraftunterstützung liefern zu können. Der Bremskraftverstärker-Unterdrucksensor befindet sich neben dem Bremskraftverstärker.

Schematische darstellungen

Schaltplan

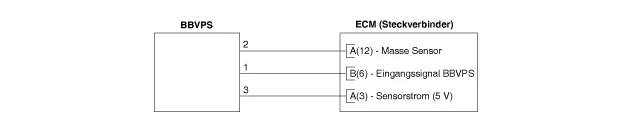

(M/T)

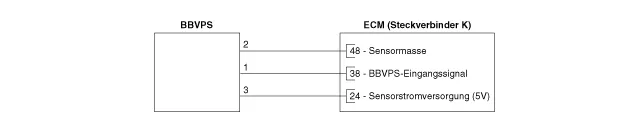

(A/T)

Reparaturverfahren

PRÜFUNG

1.	Einbaustatus des BBVPS und des Unterdruckschlauchs und den Schlauch auf Beschädigung prüfen.

2.	KDS an DLC (Diagnosestecker) anschließen.

3.	Motor auf normale Betriebstemperatur warmlaufen lassen.

4.	Parameter "BBVPS" am KDS überwachen.
