Kia Stonic (YB): Elektrische Anlage / Audio

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Audio

Technische daten

Technische Daten

Bauteil	Technische Daten
MODELL	Radio/MP3/Bluetooth (Typ A)	Radio/MP3/Bluetooth (Typ B)
Stromversorgung	DC 14,4 V
Kriechstrom	Max. 1mA (nur Haupteinheit)
ANTENNE	80PF 75Ω
Tuningart	PLL SYNTHESIZED TUNING

Bauteile und bauteile-Übersicht

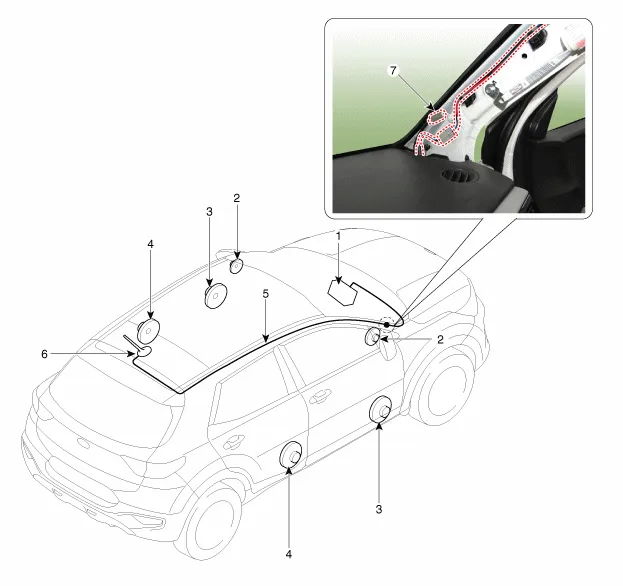

BAUTEILE-ÜBERSICHT

1. Audio-System
2. Hochtonlautsprecher
3. Türlautsprecher vorn
4. Türlautsprecher hinten

5. Antennenkabel
6. Scheibenantenne (AM/FM)
7. Steckverbinder des Antennenkabels
