Kia Stonic (YB): Audio / Dachantenne

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Audio / Dachantenne

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

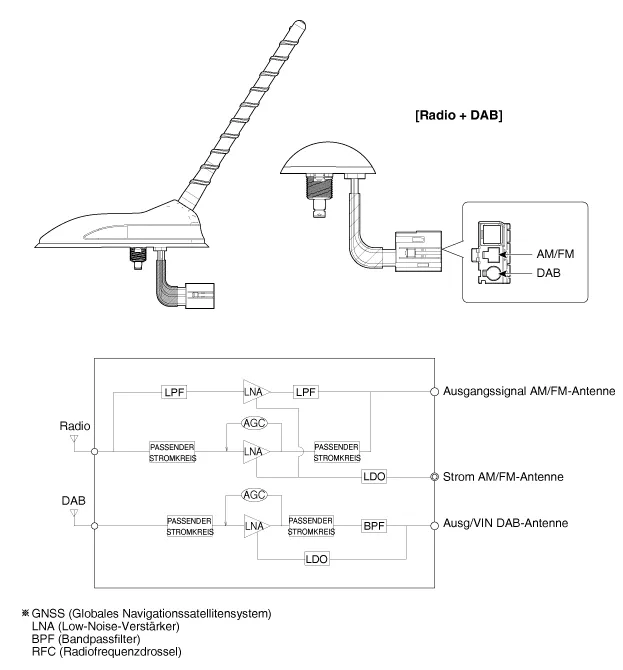

[Dachantenne (Radio + DAB)]

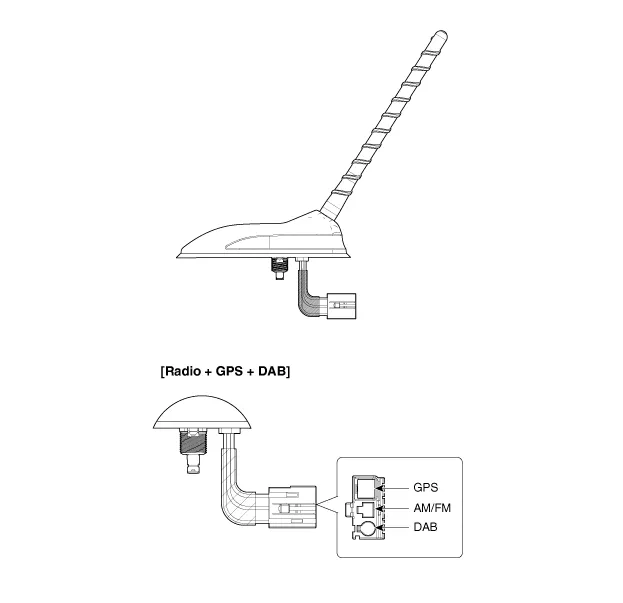

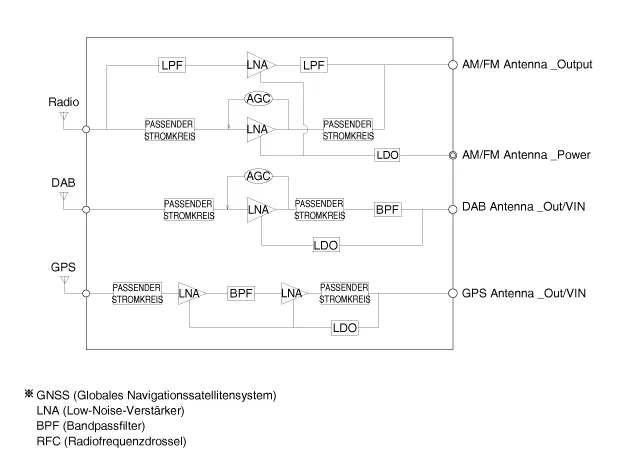

[Dachantenne (Radio + GPS + DAB)]

Reparaturverfahren

Ausbau

DACHANTENNE

1.	Batteriemassekabel abklemmen.

2.	Dachverkleidung abnehmen. (Siehe Karosserie - "Dachverkleidung")

3.	Steckverbinder der Dachantenne (A) abziehen.

4.	Befestigungsmutter (A) lösen und Dachantenne (B) entfernen.

Einbau

Dachantenne

1.	Dachantenne anschließen.

2.	Steckverbinder der Dachantenne und der Radioantenne anschließen.

3.	Dachverkleidung installieren.

Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass die Kabel und Stecker richtig angeschlossen sind.

•	Audioanlage auf normale Funktion prüfen.

PRÜFUNG

ANTENNENKABEL

1.	Auf Durchgang zwischen den mittleren Polen des Antennenkabels prüfen.

2.	Auf Durchgang zwischen den äußeren Polen des Antennenkabels prüfen. Es muss Stromdurchgang bestehen.

3.	Wenn kein Durchgang besteht, Antennenkabel ersetzen.

4.	Auf Durchgang prüfen zwischen mittlerem Pol (A) und äußerem Pol (B) des Antennenkabels. Es darf kein Durchgang bestehen.

5.	Wenn Durchgang besteht, Antennenkabel ersetzen.
