Kia Stonic (YB): Innenverkleidung / B-Säulenverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / B-Säulenverkleidung

Bauteile und bauteile-Übersicht

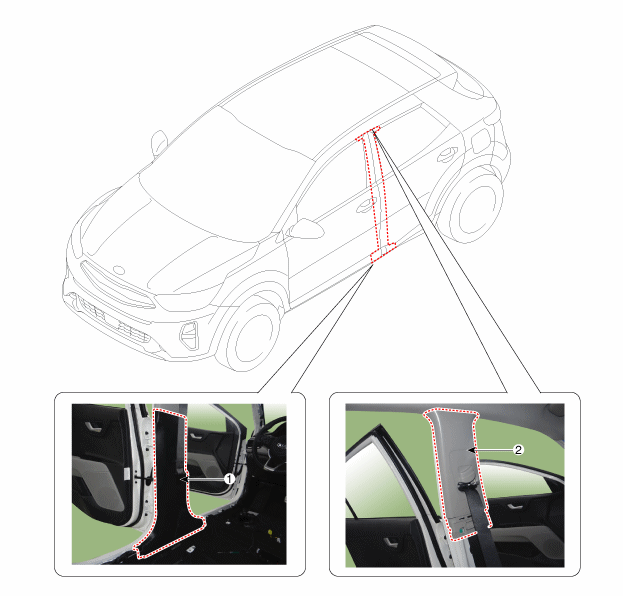

BAUTEILE-ÜBERSICHT

1. Untere B-Säulenverkleidung

2. Obere B-Säulenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

2.	Befestigungsschrauben lösen und Rücksitzpolster (A) ausbauen.

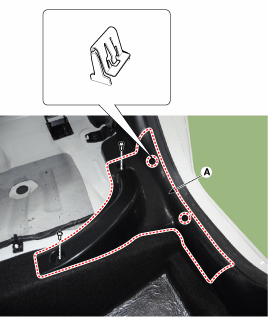

3.	Hintere Türschwellerverkleidung (A) mit einem Ausbauwerkzeug entfernen.

4.	Die seitliche Dichtung an der Vordertürkarosserie vorsichtig entfernen.

5.	Den Sicherheitsgurt (B) mit dem Spezialwerkzeug (0K888-D4200) vom EFD-System entfernen.

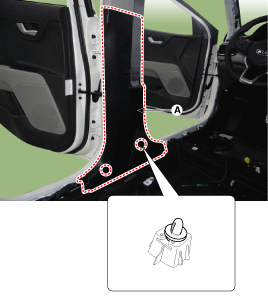

6.	Untere B-Säulenverkleidung (A) mit einem Ausbauwerkzeug ausbauen.

7.	Obere B-Säulenverkleidung (A) abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
